Welche Innovationen prägen die IAC-Ventilproduktion

Moderne Motormanagementsysteme stellen einen zunehmenden Druck auf die Leerlaufstabilität dar, und das Leerlaufluftregelventil steht im Mittelpunkt dieser Anforderung. Kontinuierliche Verbesserungen in den Bereichen Materialwissenschaft, elektronische Steuerung und Präzisionsbearbeitung haben die Art und Weise verändert, wie diese Komponenten konstruiert und validiert werden. Die Entwicklung von Hersteller von Leerlaufluftregelventilen spiegelt einen Wandel hin zu engeren Toleranzen, intelligenteren Betätigungssystemen und höheren Erwartungen an die Haltbarkeit bei Personenkraftwagen und leichten Nutzfahrzeugen wider.

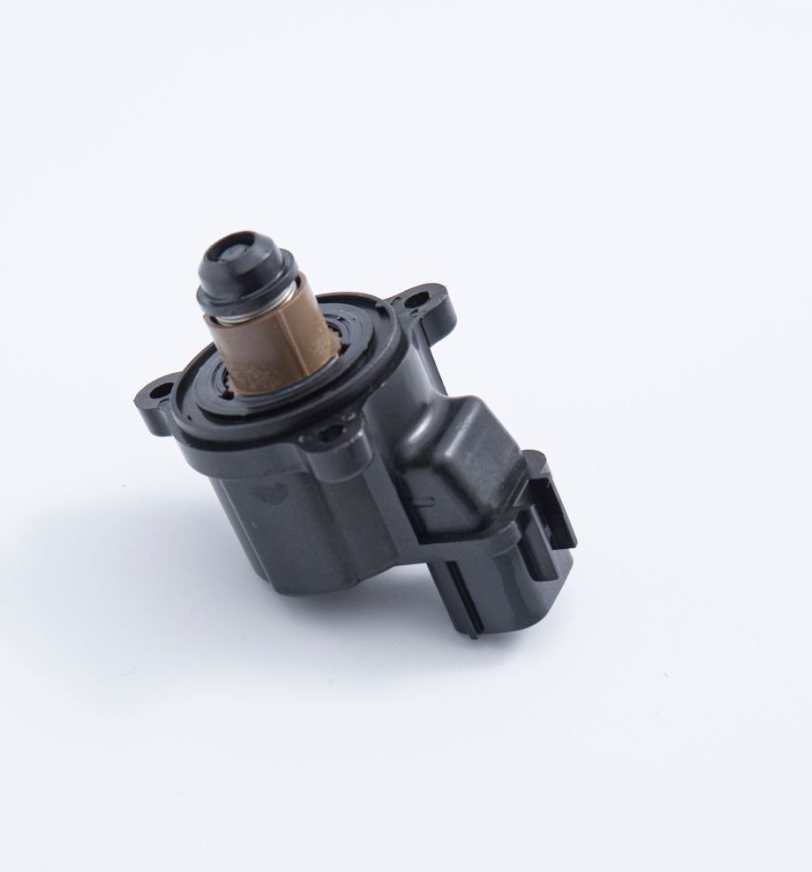

Elektronische Betätigungspräzision und ECU-Integration

Die Leerlaufregelung hängt stark von der Kommunikation zwischen dem Steuergerät und dem Ventilantrieb ab. Neuere Designs basieren auf Schrittmotoren und PWM-gesteuerten Magnetspulen, die mit hoher Auflösung auf digitale Signale reagieren. Einige Schrittmotorsysteme arbeiten mit 4-Draht- oder 6-Draht-Konfigurationen und ermöglichen eine schrittweise Bewegung der Zapfen zur Einstellung des Luftstroms.

• Schrittmotoren erreichen üblicherweise eine Positionierungsgenauigkeit von ±0,01 mm an der Gelenkwelle
• PWM-Magnetventile arbeiten häufig im Frequenzbereich von 70–100 Hz, um eine stabile Luftstrommodulation zu gewährleisten
• ECU-Kalibrierungskarten passen den Arbeitszyklus basierend auf Kühlmitteltemperatur- und Motorlastsignalen an

Diese Fortschritte reduzieren Leerlaufschwankungen bei elektrischen Laständerungen wie der Aktivierung der Klimaanlage oder Lastspitzen der Lichtmaschine. Die vom Steuergerät gesteuerte Logik behandelt die Leerlaufregelung jetzt als einen kontinuierlich adaptiven Prozess und nicht als statische Luftstromanpassung.

Fortschrittliche Werkstoff- und Wärmewiderstandstechnik

Die Materialauswahl ist zu einem entscheidenden Faktor in der modernen Produktion von Leerlaufluftregelventilen geworden. Herkömmliche Aluminiumgehäuse haben sich zu eloxierten oder beschichteten Strukturen weiterentwickelt, die Korrosion durch Kraftstoffdampf und Feuchtigkeit in der Umgebung des Drosselklappengehäuses widerstehen.

• Bei Aluminium-Druckgusskörpern werden aus Gründen der Dimensionsstabilität häufig A380- oder ADC12-Legierungen verwendet
• Edelstahleinsätze (304/316L) kommen in Umgebungen mit hoher Korrosion zum Einsatz
• Die Spulenwicklungen sind mit einer Hochtemperatur-Polyesterisolierung ausgestattet, die bis zu 150 °C ausgelegt ist

Der Temperaturwechsel zwischen Kaltstarts (ca. -30 °C) und Betriebshitze nahe 130–150 °C erfordert strukturelle Konsistenz. Moderne Beschichtungen reduzieren die Kohlenstoffanhaftung, was dazu beiträgt, ein Anhaften der Zapfen und eine Blockierung des Luftstroms im Laufe der Zeit zu verhindern.

Präzisionsbearbeitung und Mikrotoleranzkontrolle

Die Verbesserungen in der Fertigung haben sich auf die CNC-gesteuerte Mikrobearbeitung von Ventilsitzen und Zapfenbaugruppen verlagert. Die Luftstromregulierung hängt von extrem kleinen Abstandsschwankungen ab, die oft in Mikrometern gemessen werden.

• Die maschinell bearbeitete Sitzgeometrie weist typischerweise Toleranzen von etwa ±0,01 bis ±0,02 mm auf
• Die Oberflächenveredelung des Kolbens reduziert den Reibungskoeffizienten und verbessert so die Reaktionsgeschwindigkeit
• Mehrachsige CNC-Systeme sorgen für eine konzentrische Ausrichtung zwischen Motorwelle und Luftstromkanal

Dieses Maß an Präzision reduziert das Pendelverhalten im Leerlauf und stabilisiert die Drehzahlübergänge des Motors unter wechselnden Lastbedingungen.

Prüfsysteme und Haltbarkeitssimulation

Aufgrund der hohen Fehleranfälligkeit von Leerlaufkontrollsystemen sind Haltbarkeitstests strenger geworden. Produktionslinien integrieren jetzt automatisierte Fahrradsysteme und Klimakammern, die die langfristige Fahrzeugnutzung simulieren.

• Bei Zyklustests werden oft mehr als 500.000 Vollhubvorgänge pro Einheit durchgeführt
• Der Temperaturbereich der Wärmekammer reicht von -40 °C bis 130 °C
• Durch die Simulation der Kohlenstoffverunreinigung wird der Widerstand gegen das Anhaften von Zapfen bewertet

Solche Tests gewährleisten eine stabile Leistung auch bei Motoren, die häufigen Kurzstreckenfahrten ausgesetzt sind, bei denen sich Kohlenstoffablagerungen im Bereich der Drosselklappen schneller ansammeln.

Vergleich moderner Technologien für Leerlaufluftregelventile

Jede Konfiguration spiegelt ein anderes Gleichgewicht zwischen Kosten, Steuerungsgenauigkeit und Systemkomplexität wider. Stepperbasierte Designs dominieren Anwendungen, die eine feine Leerlaufmodulation erfordern, während integrierte Drosselsysteme den Bedarf an eigenständiger Leerlaufsteuerungshardware schrittweise reduzieren.

Miniaturisierungs- und Montageautomatisierungstrends

Produktionslinien setzen bei der Spulenwicklung, Sensorausrichtung und Gehäuseabdichtung zunehmend auf Robotermontage. Kompakte Stellantriebskonstruktionen reduzieren den gesamten Platzbedarf des Ventils bei gleichzeitiger Beibehaltung der Luftstromkapazität. Dies unterstützt engere Motorraumanordnungen ohne Einbußen bei der Leerlaufstabilitätsleistung.

• Das automatisierte Spulenwickeln verbessert die Konsistenz der elektromagnetischen Reaktion
• Laserausrichtungssysteme reduzieren die Exzentrizität bei der Zapfenmontage
• Vergussmassen verbessern die Vibrationsfestigkeit und die Feuchtigkeitsabdichtung

Durch die Automatisierung werden auch vom Menschen verursachte Abweichungen reduziert, wodurch die Konsistenz von Charge zu Charge in der Großproduktion verbessert wird.

Technische Leitung auf Systemebene

Die Leerlaufregelung wird zunehmend als Teil eines umfassenderen Drehmomentmanagementsystems und nicht als isolierte Komponente betrachtet. ECU-Algorithmen koordinieren die Leerlaufluftsteuerung mit dem Zündzeitpunkt, der Kraftstoffeinspritzung und der elektronischen Drosselklappeneingabe, um unter dynamischen Bedingungen eine stabile Drehzahl aufrechtzuerhalten. Diese Integration auf Systemebene verringert die Abhängigkeit von der mechanischen Kompensation und ermöglicht eine genauere Steuerung bei Kaltstarts, Lastwechseln bei Nebenaggregaten und vorübergehenden Motorzuständen. Die allgemeine Richtung der Branche geht weiterhin in Richtung elektronisch einheitlicher Luftstromsteuerungsarchitekturen, bei denen die Leerlaufregelung zu einer softwaregesteuerten Funktion wird, die in das Steuergerät eingebettet ist, und nicht zu einem eigenständigen mechanischen Subsystem.
