Funktionieren Motorkomponenten wirklich unabhängig voneinander?

Moderne Motoren enthalten ein großes Netzwerk aus Sensoren, Aktoren, Ventilen und Steuermodulen. Von außen ein Komponenten für Automotoren Der Katalog kann wie eine Sammlung einzelner Ersatzteile aussehen. Im Fahrzeuginneren fungieren diese Komponenten jedoch als vernetzte Elemente innerhalb eines Motormanagementsystems.

Ein Drosselklappensensor meldet nicht einfach nur die Drosselklappenbewegung. Ein Leerlaufluftregelventil regelt nicht nur die Leerlaufdrehzahl. Ihre Signale und Aktionen können über das Steuergerät zusammen mit Informationen von MAP, Kühlmitteltemperatur, Kurbelwellenposition und anderen Eingaben interagieren.

Ein Motor, mehrere Steuersignale

TPS stellt Drosselungsinformationen bereit

Der Drosselklappensensor (TPS) überwacht die Winkelposition der Drosselklappe und sendet ein entsprechendes elektrisches Signal an die Motorsteuerung. Ein herkömmliches TPS arbeitet üblicherweise mit einer Referenzspannung von etwa 5 V, während sich sein Ausgang je nach Gashebelbewegung ändert. Das Steuergerät kann diese Informationen verwenden, um die Anforderungen des Fahrers zu ermitteln und Bedingungen bei geschlossener Drosselklappe zu erkennen.

• Typische Referenzversorgung: ca. 5 V
• Haupteingabe: Position der Drosselklappe
• Verantwortlicher: ECU oder ECM
• Verwandte Funktionen: Leerlauferkennung, Beschleunigungsreaktion und Berechnungen zur Kraftstoffsteuerung

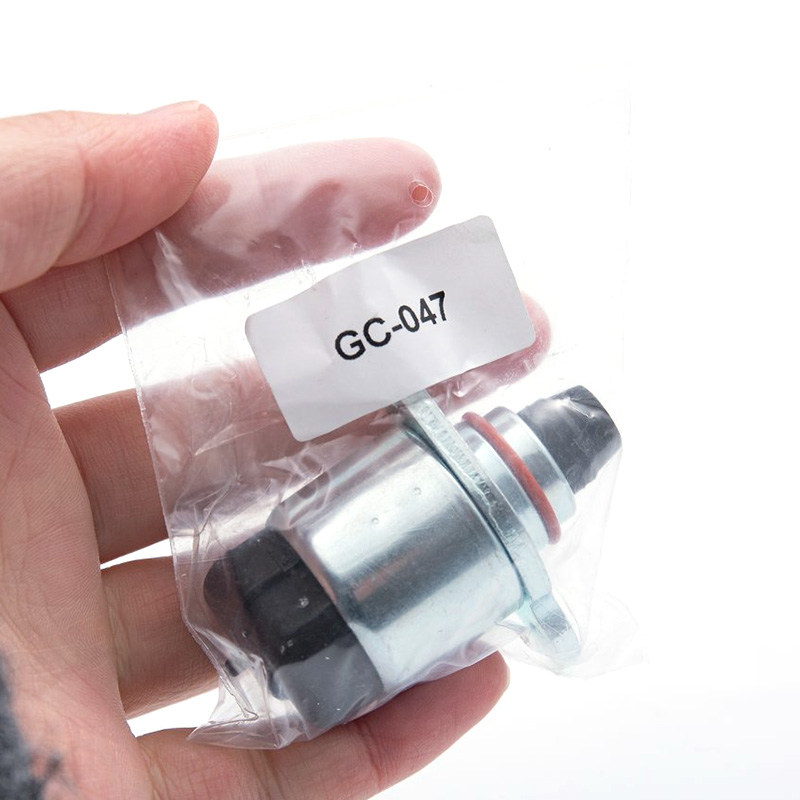

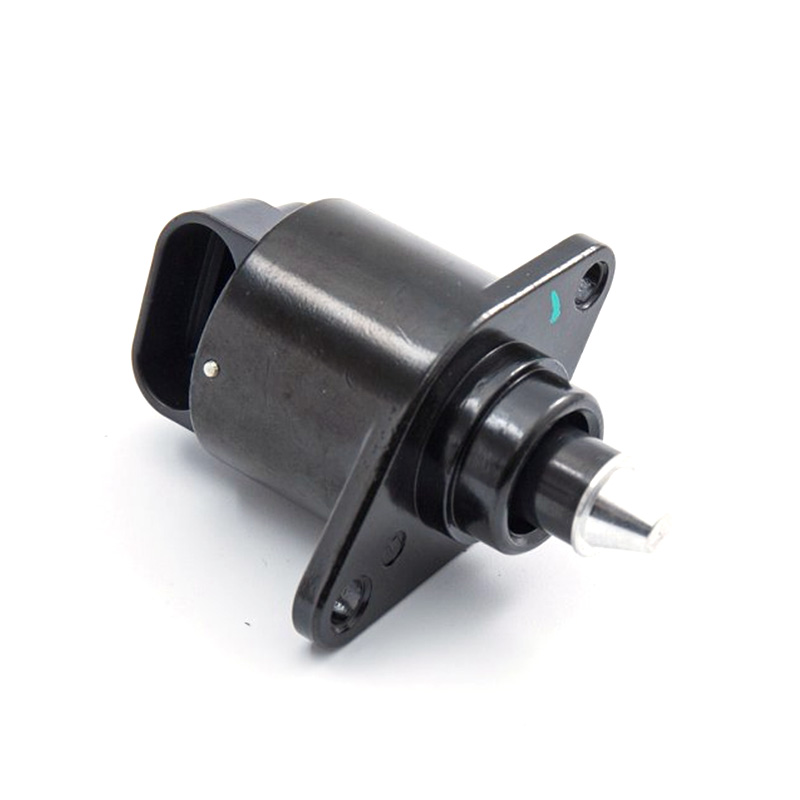

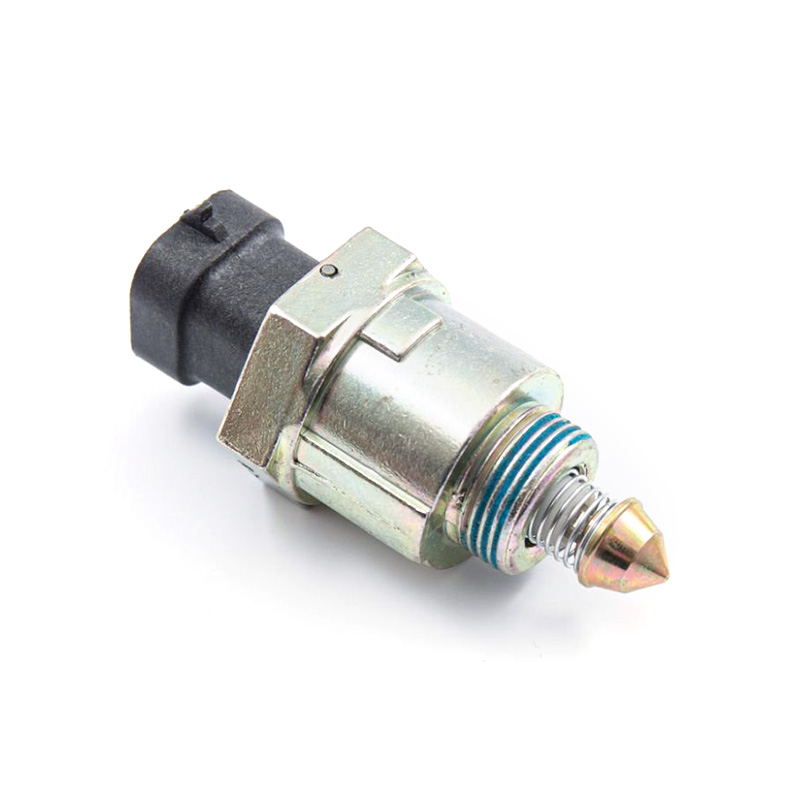

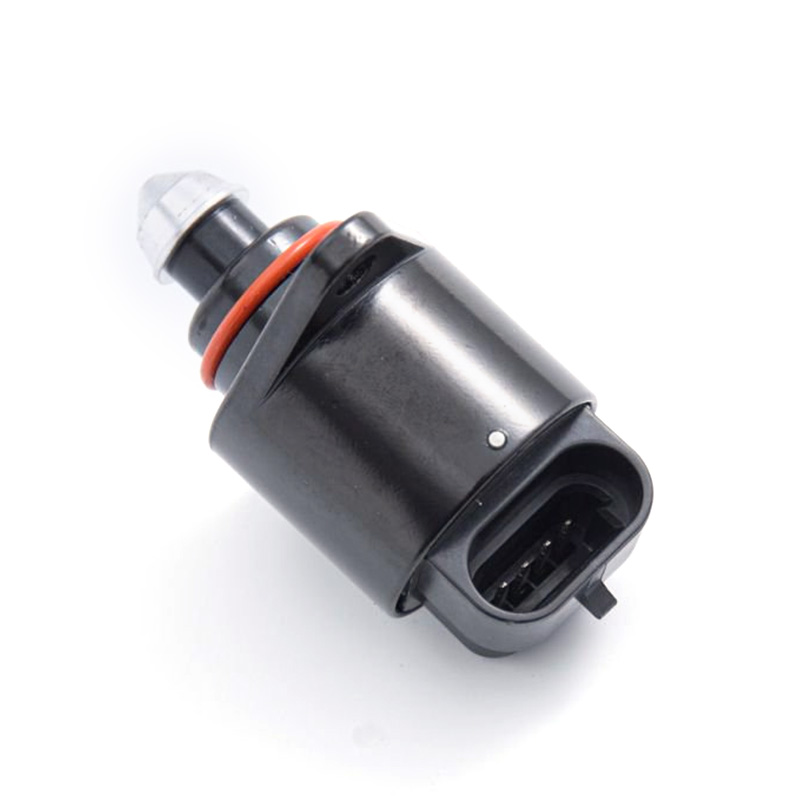

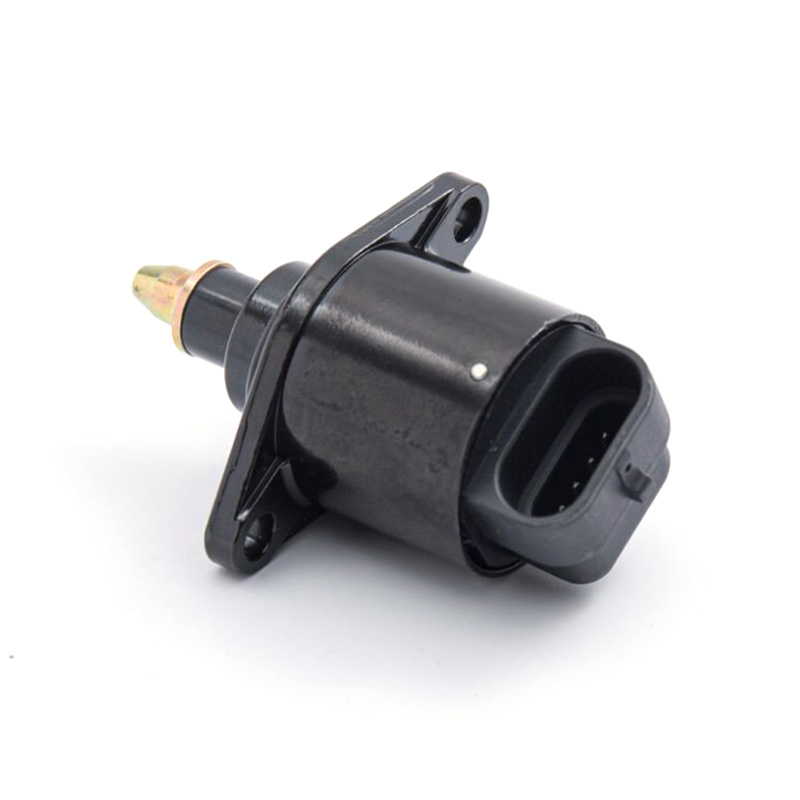

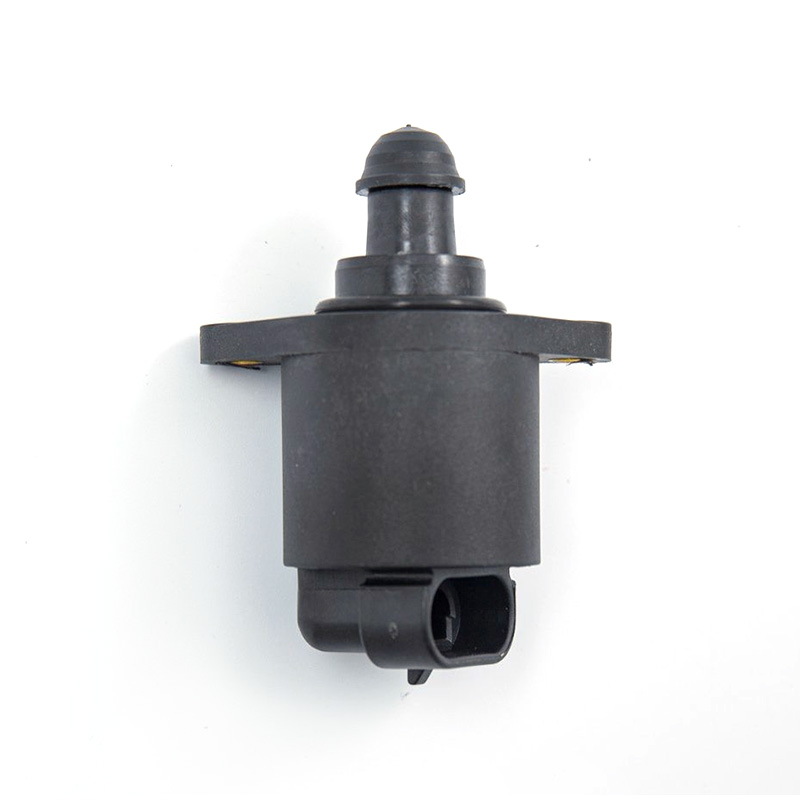

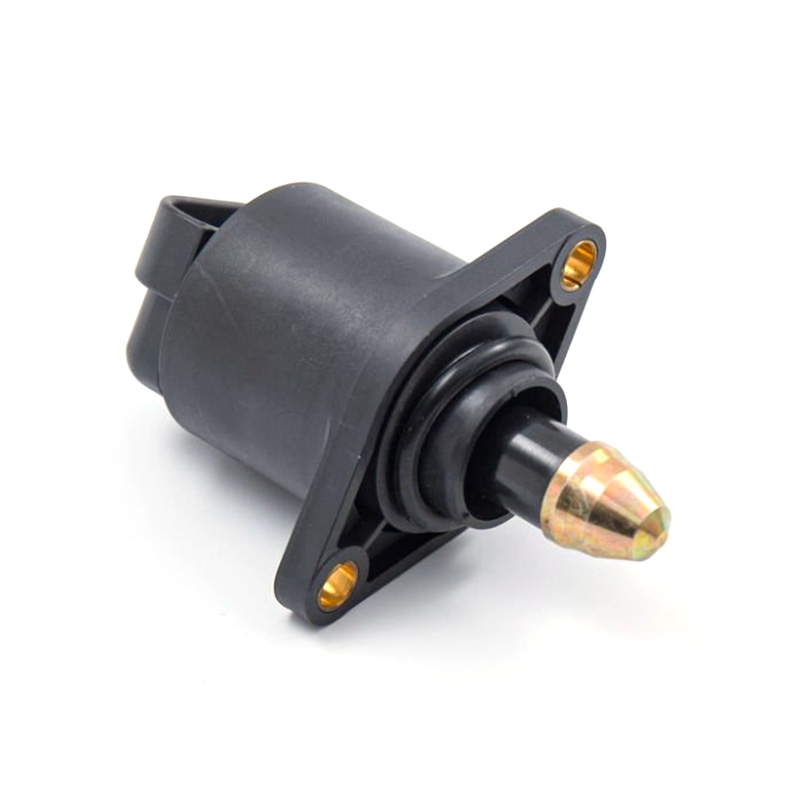

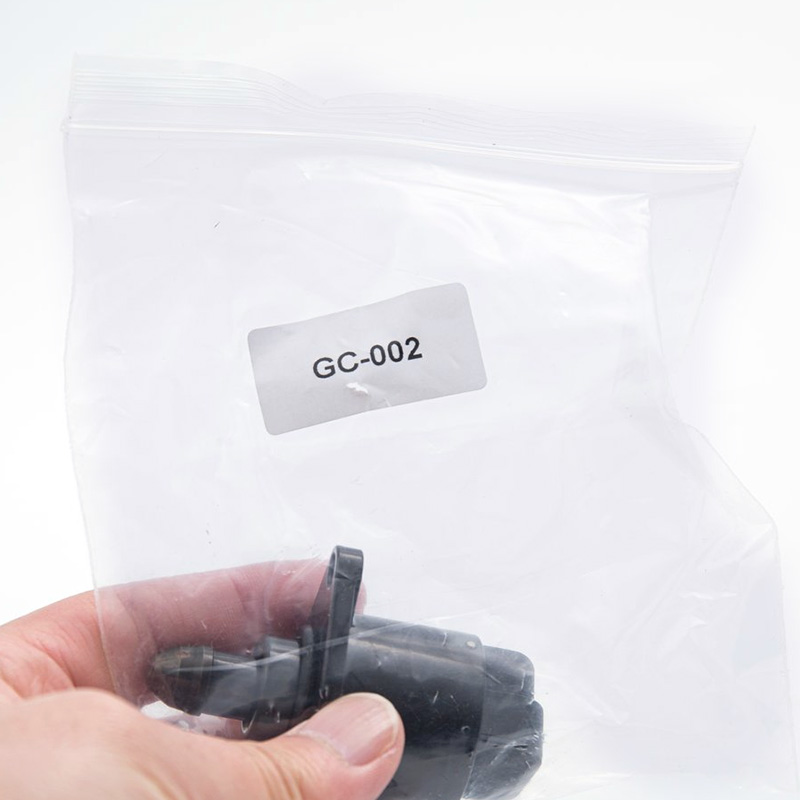

Das IAC-Ventil steuert die Bypassluft

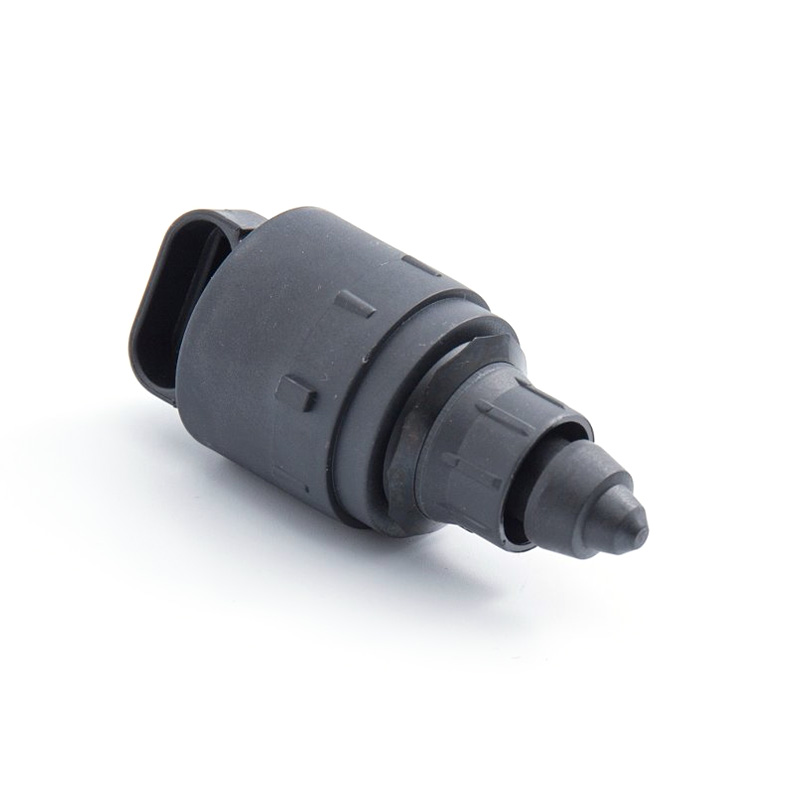

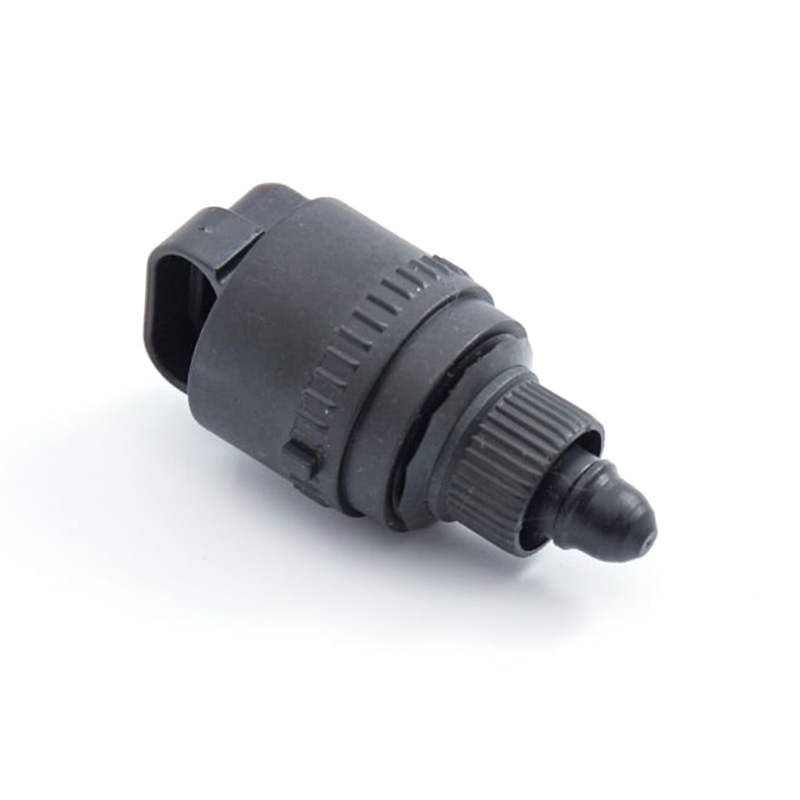

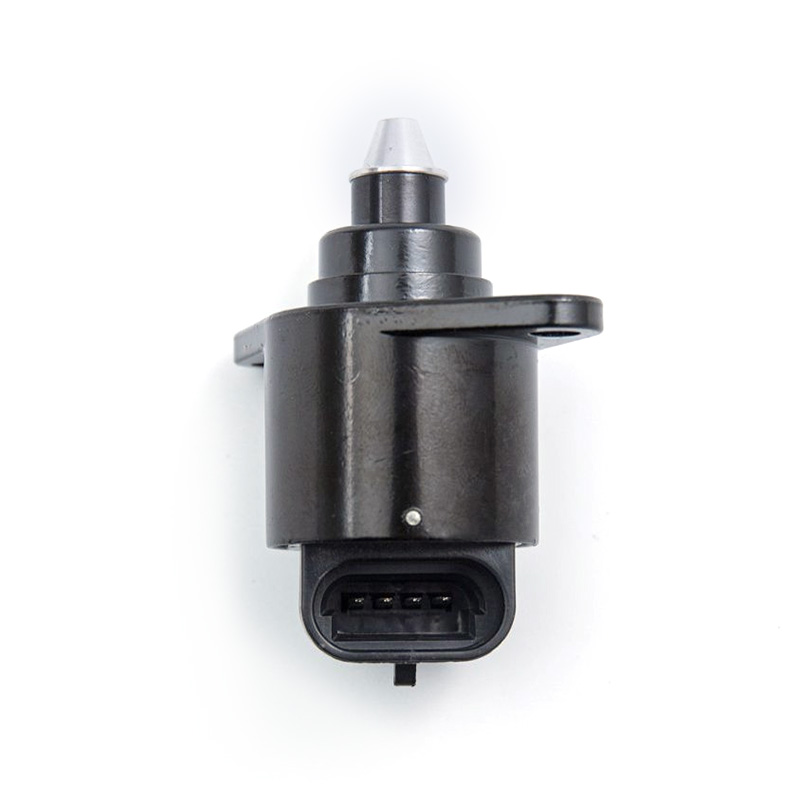

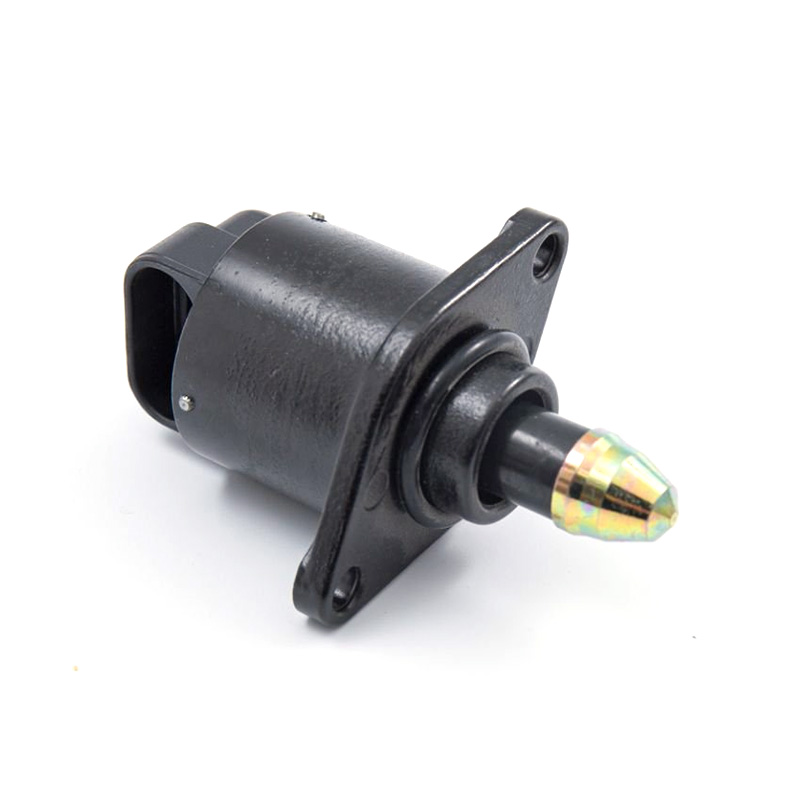

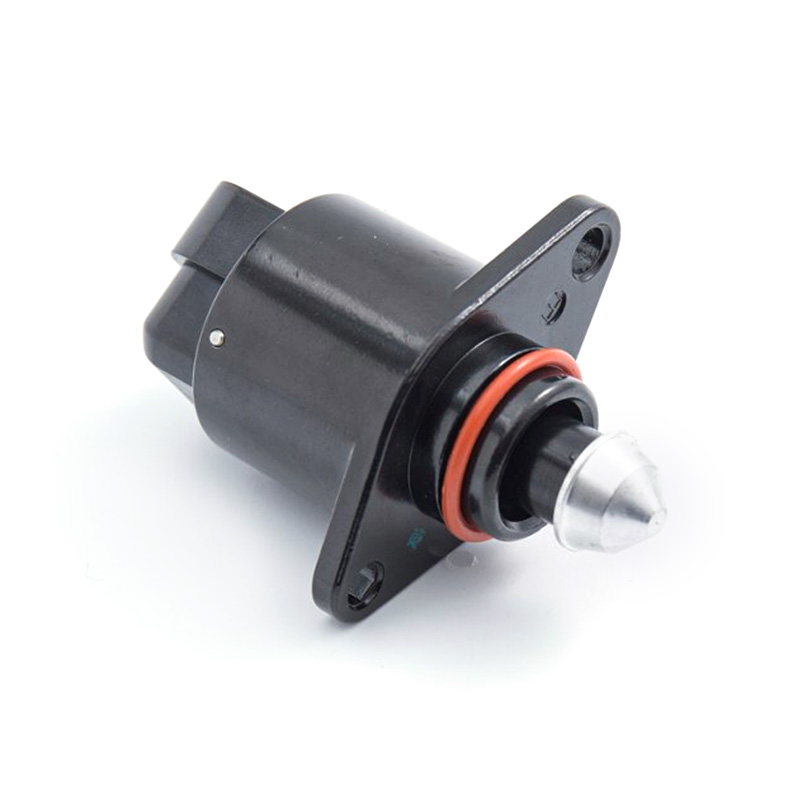

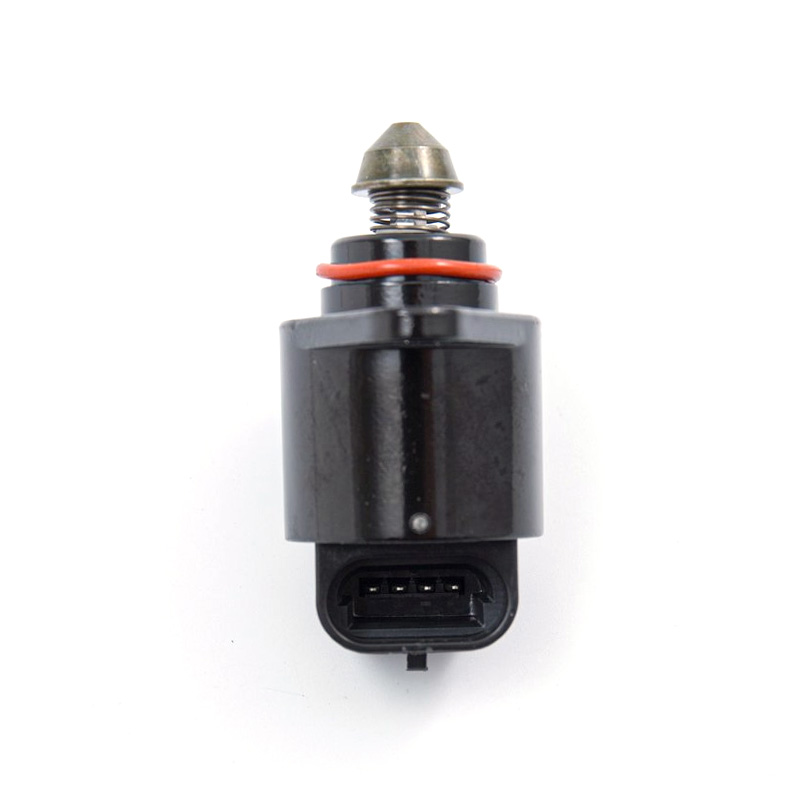

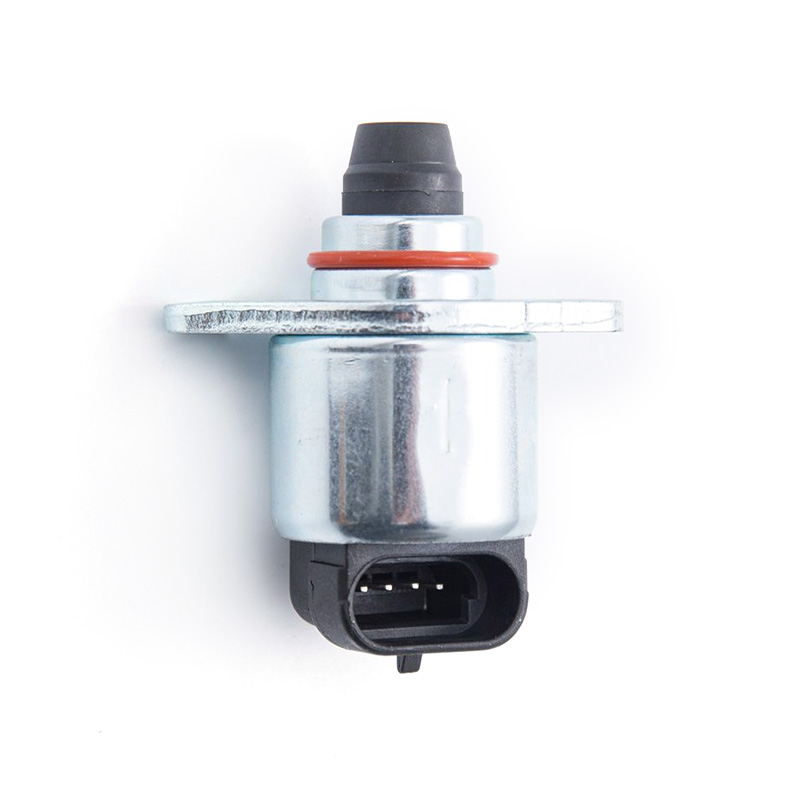

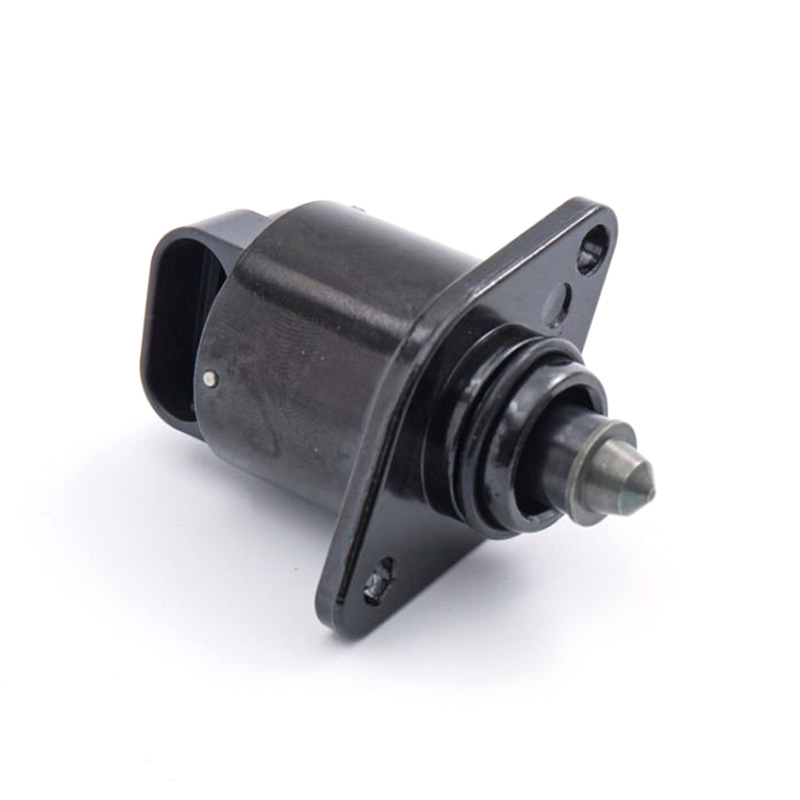

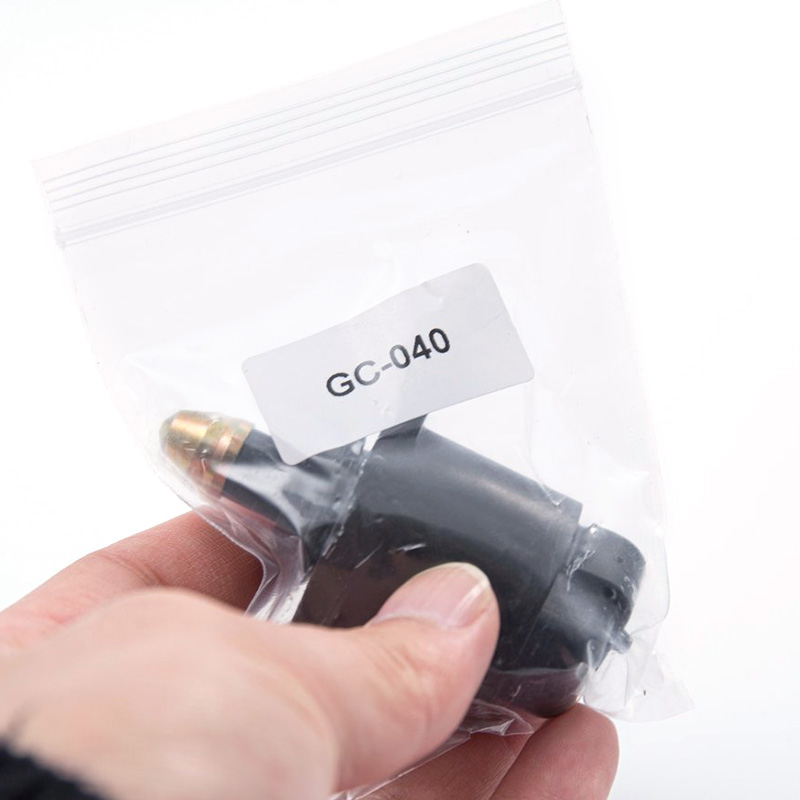

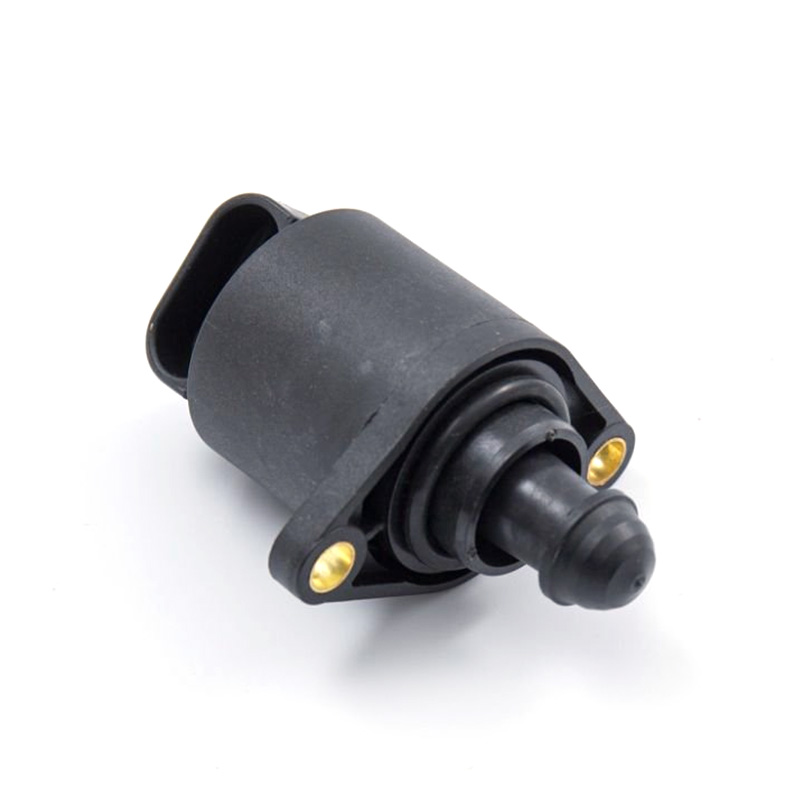

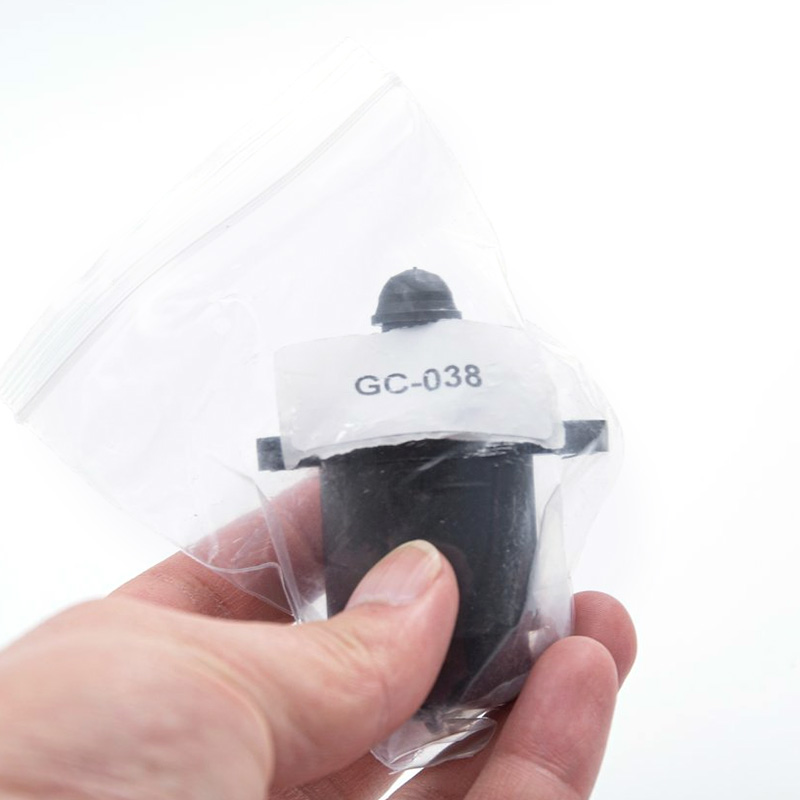

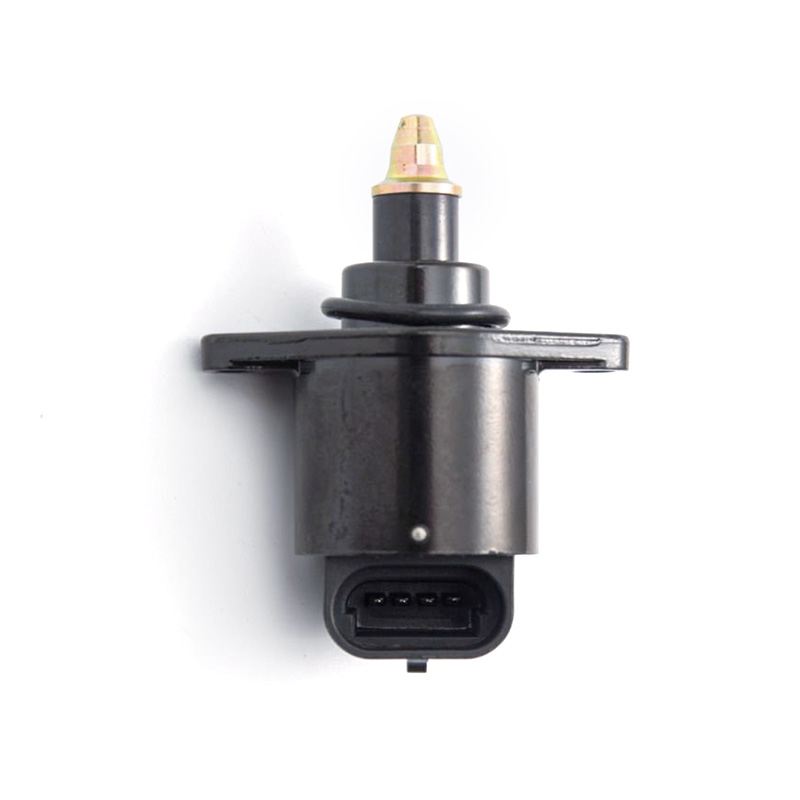

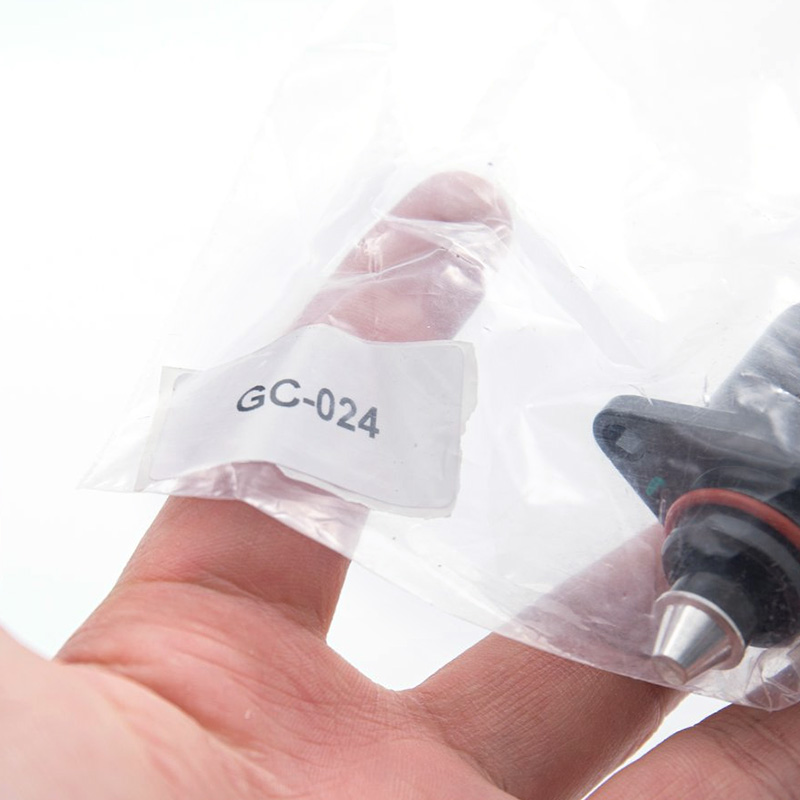

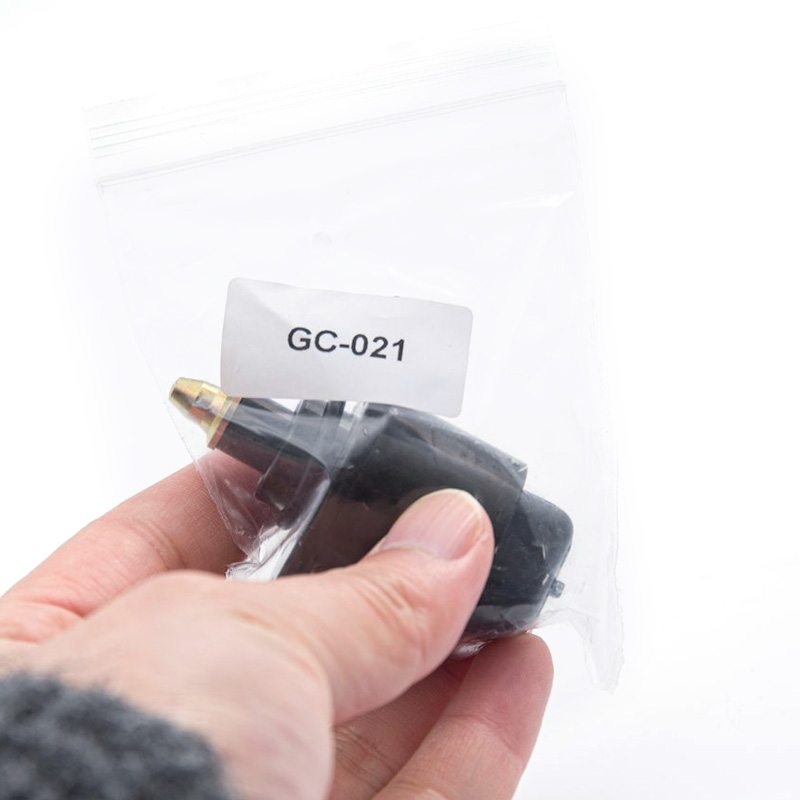

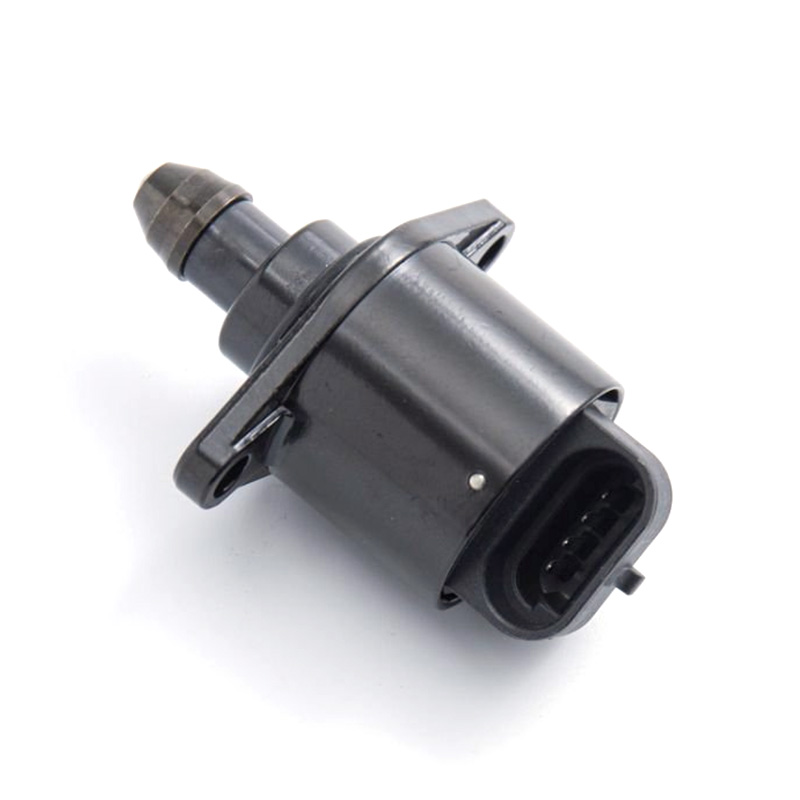

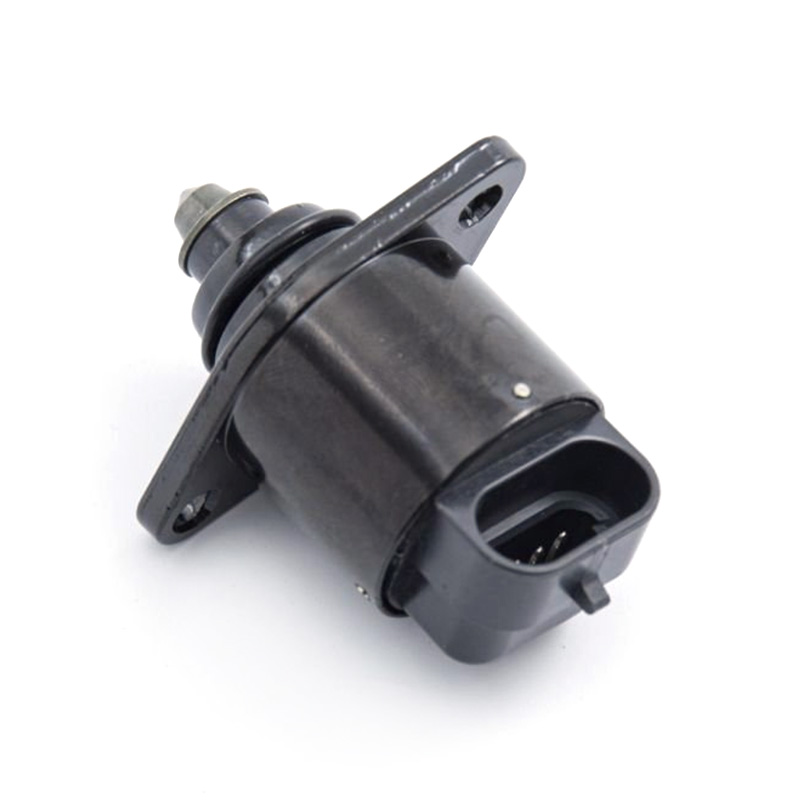

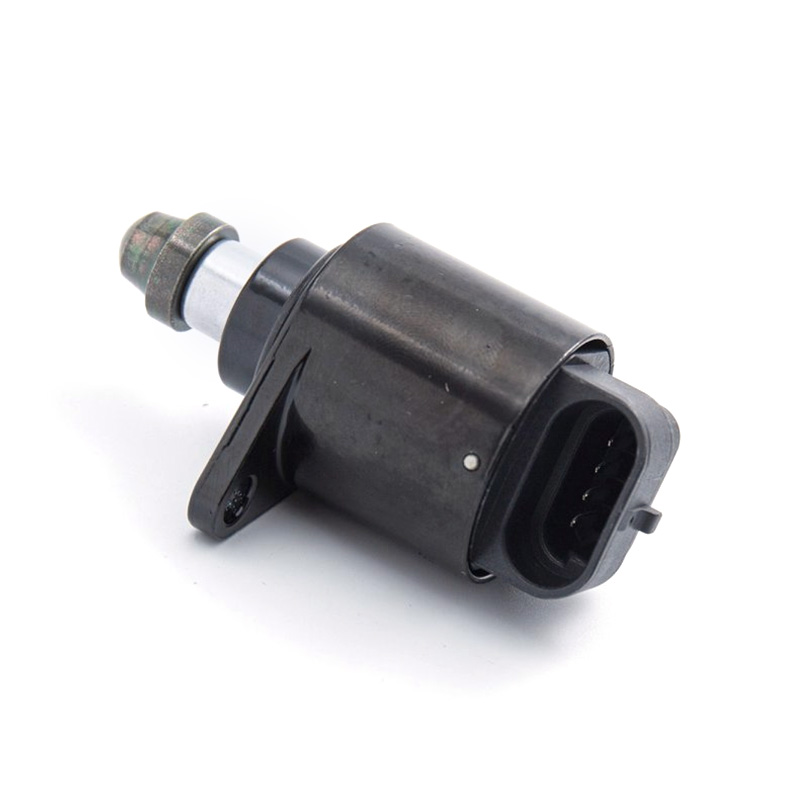

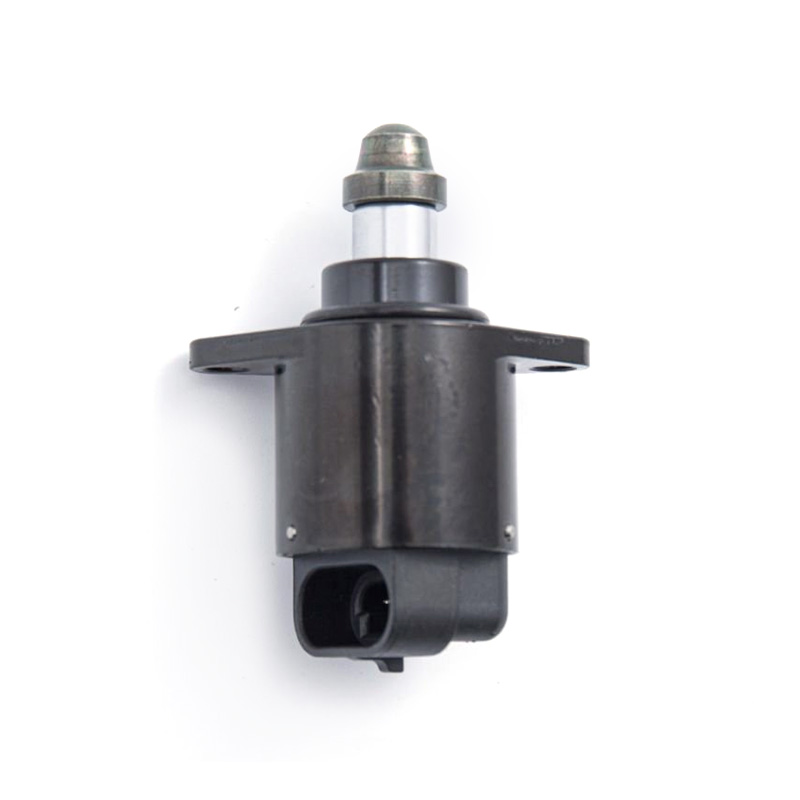

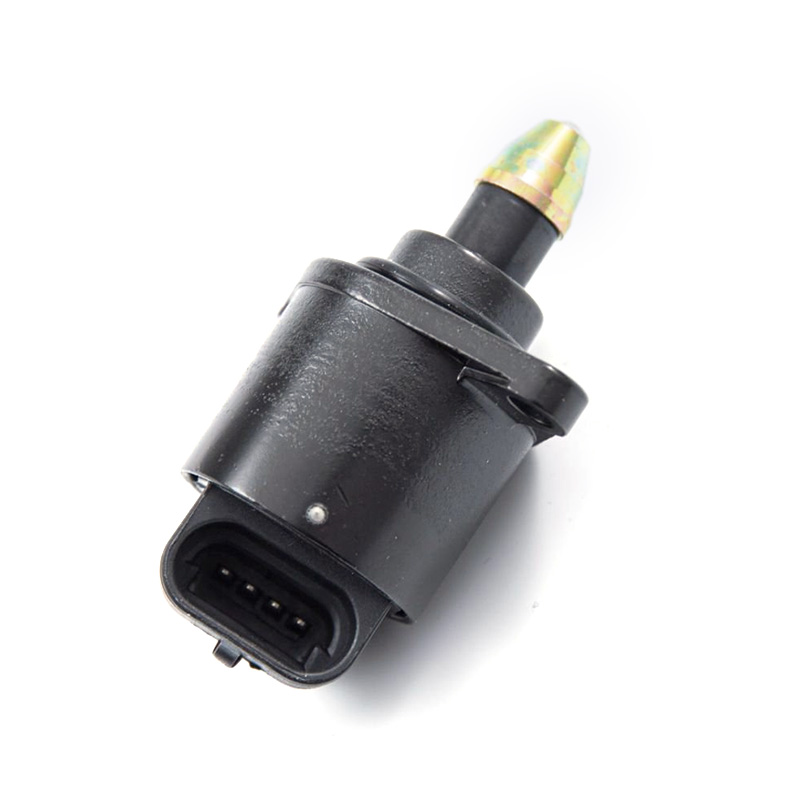

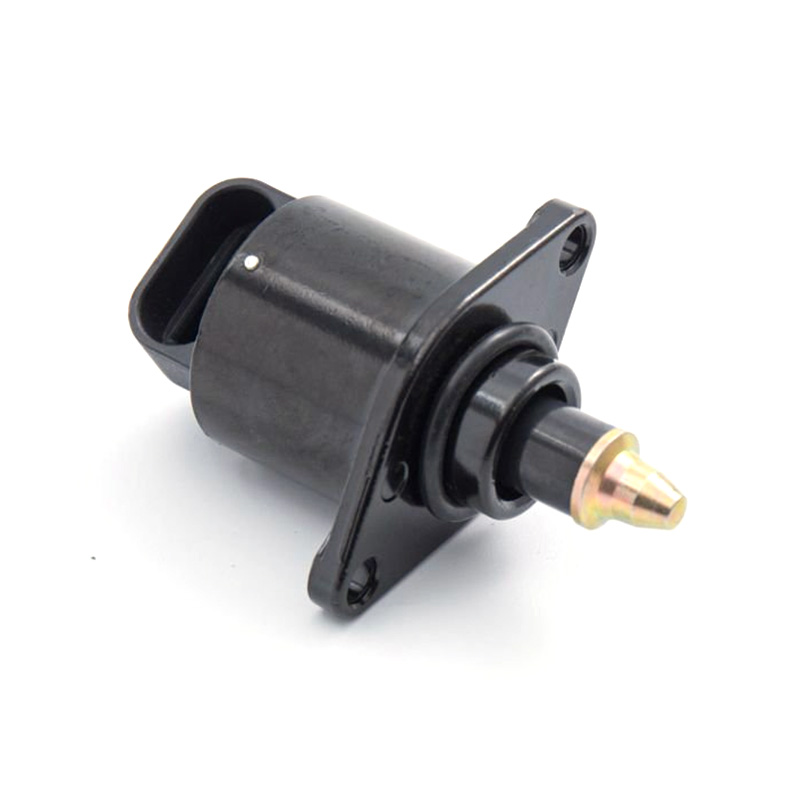

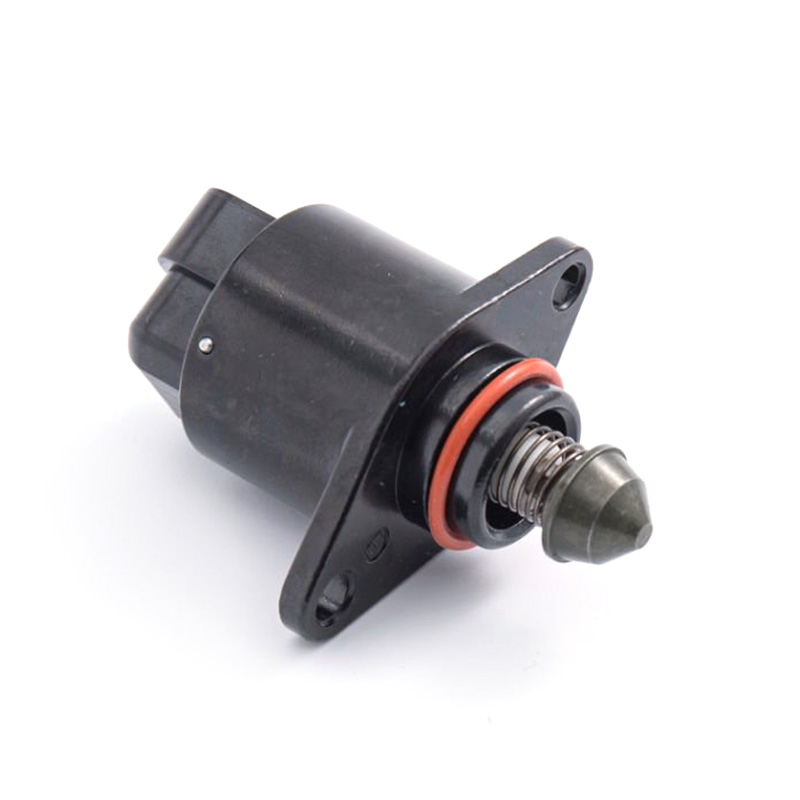

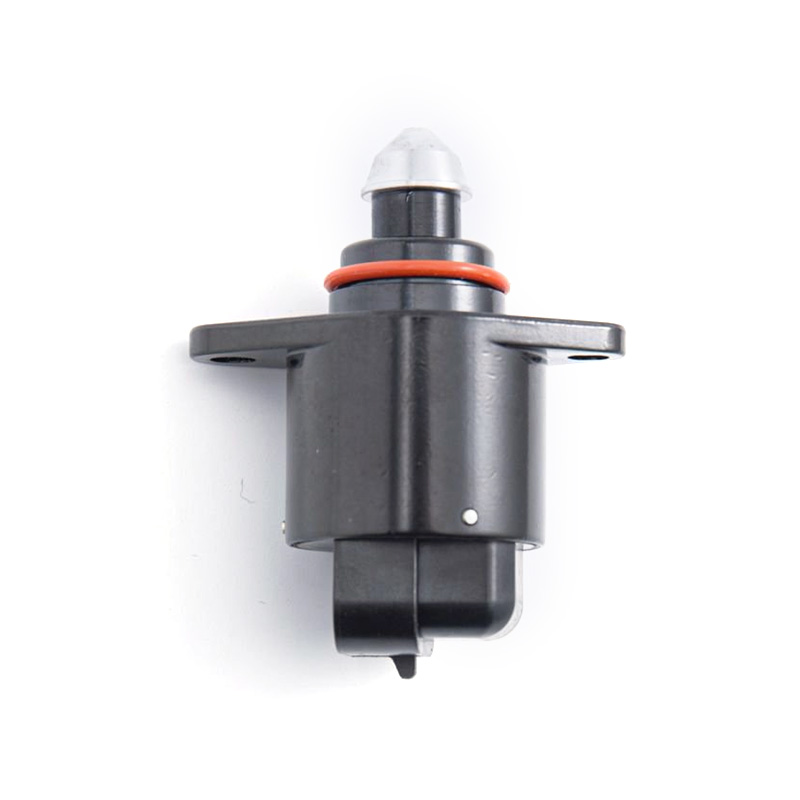

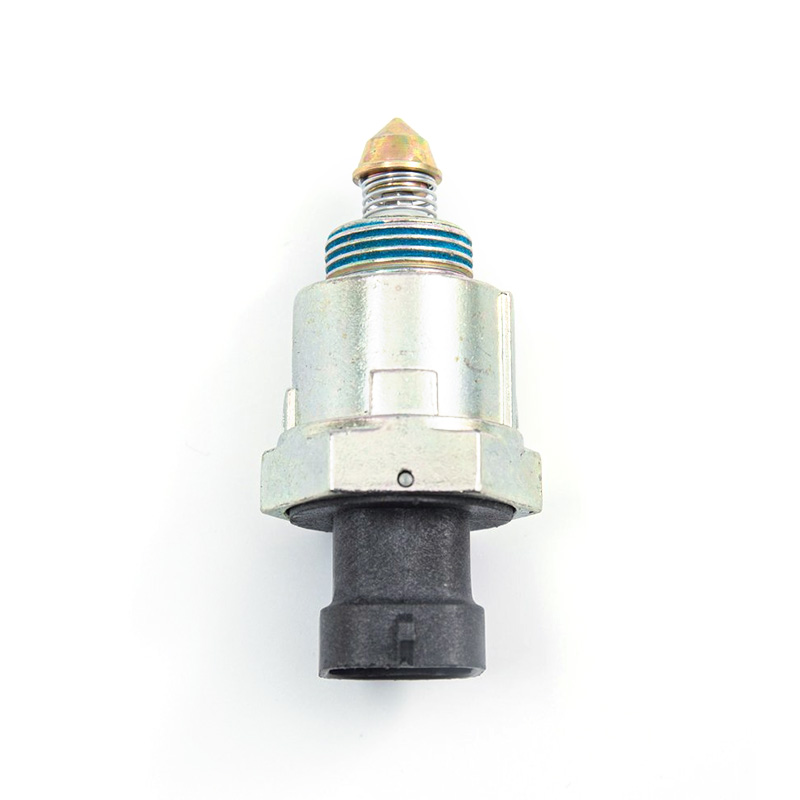

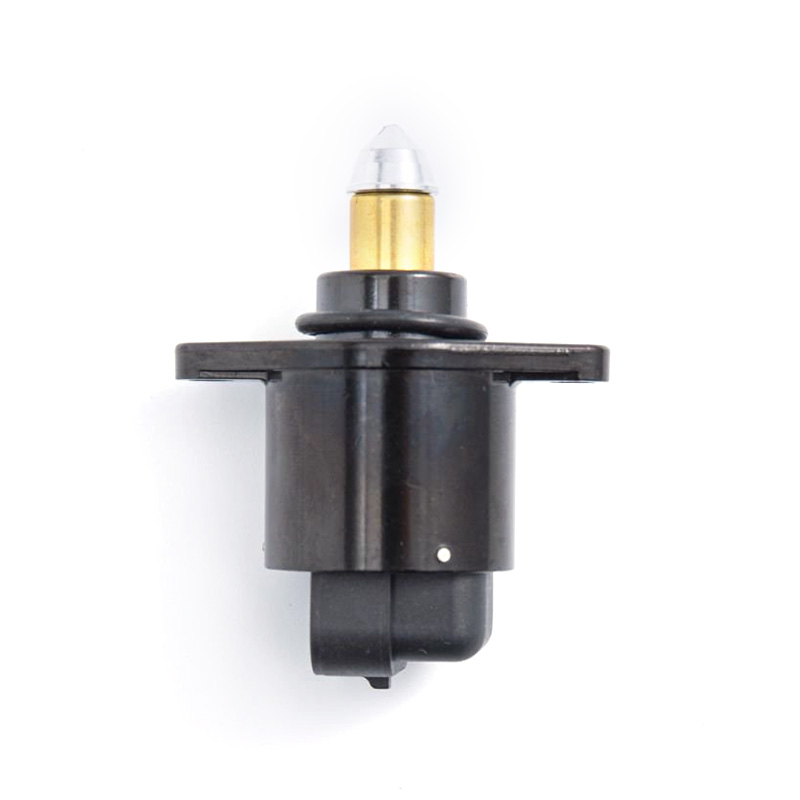

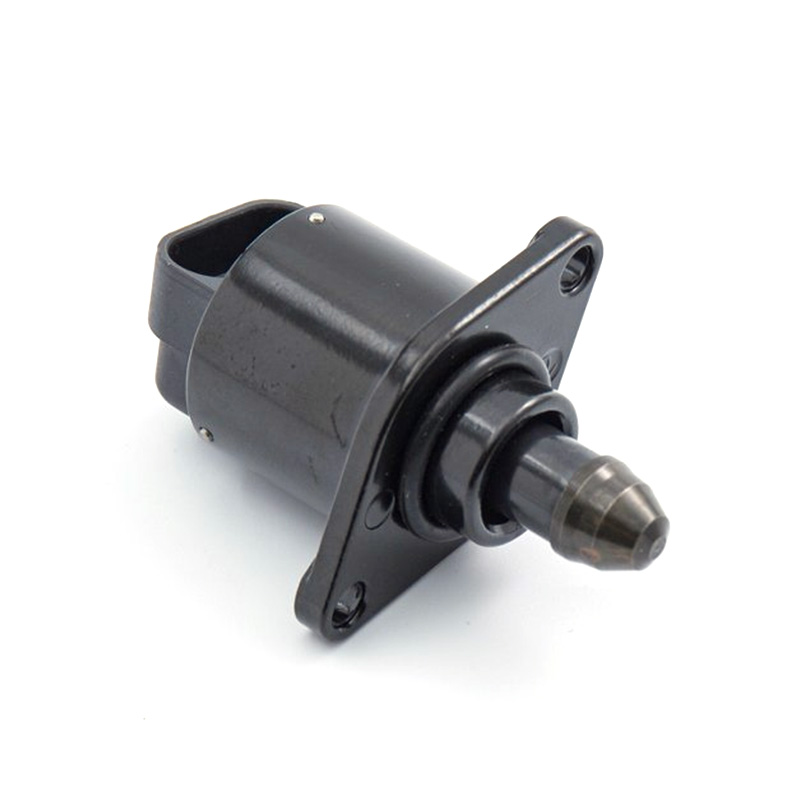

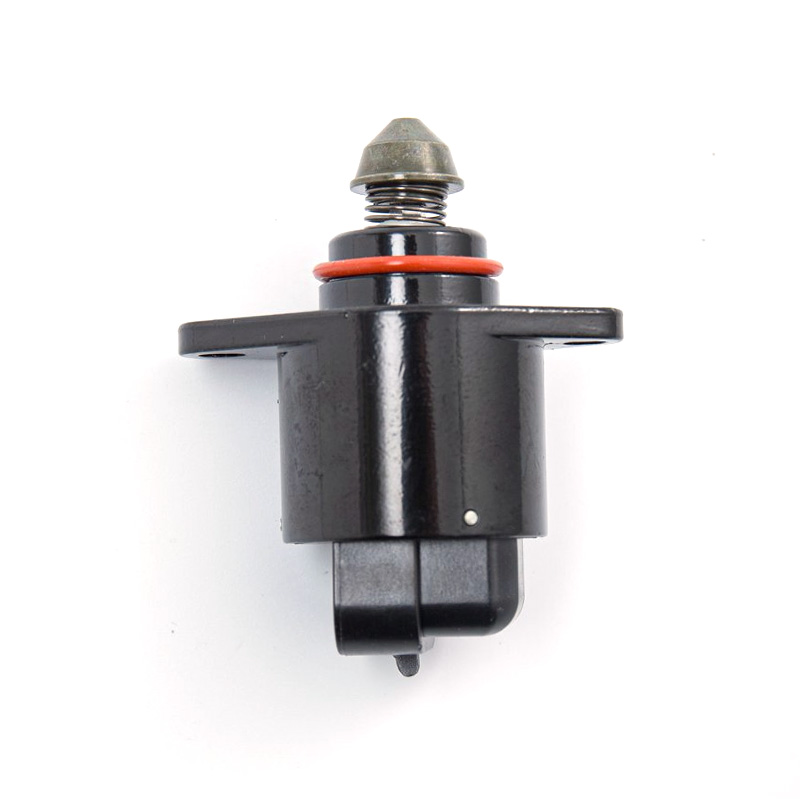

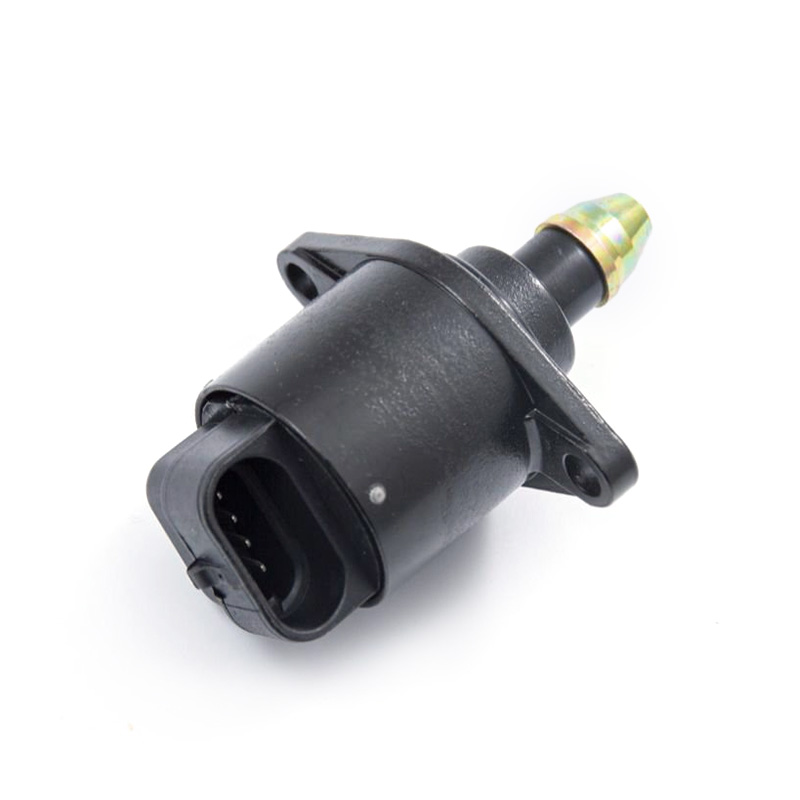

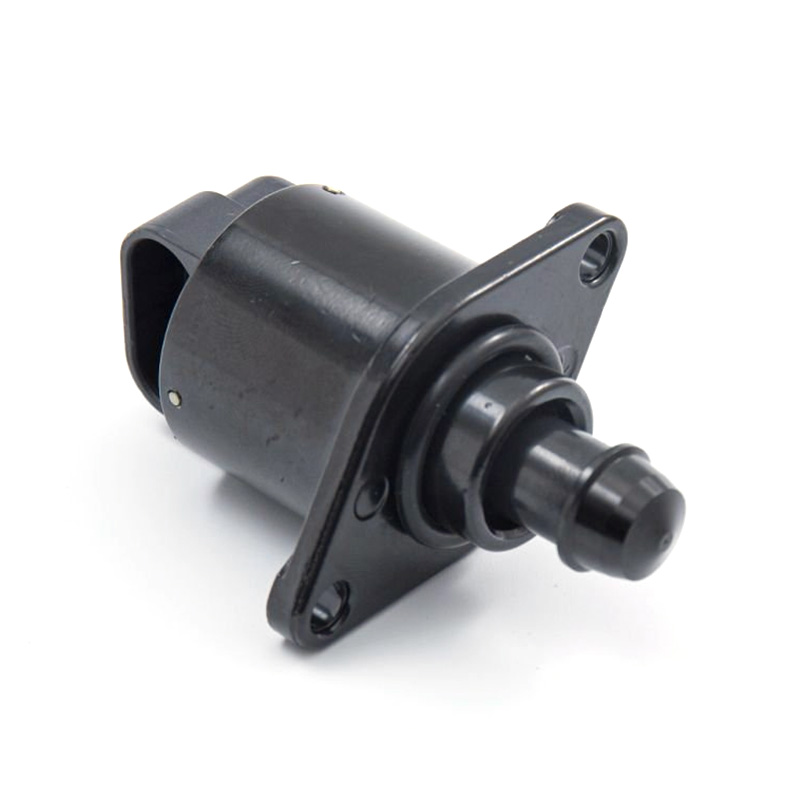

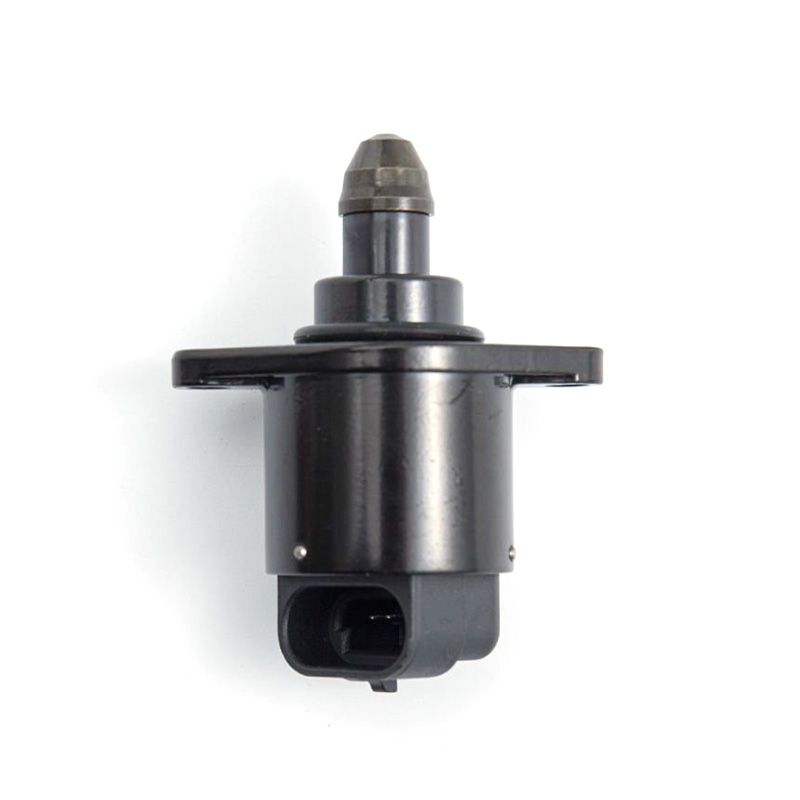

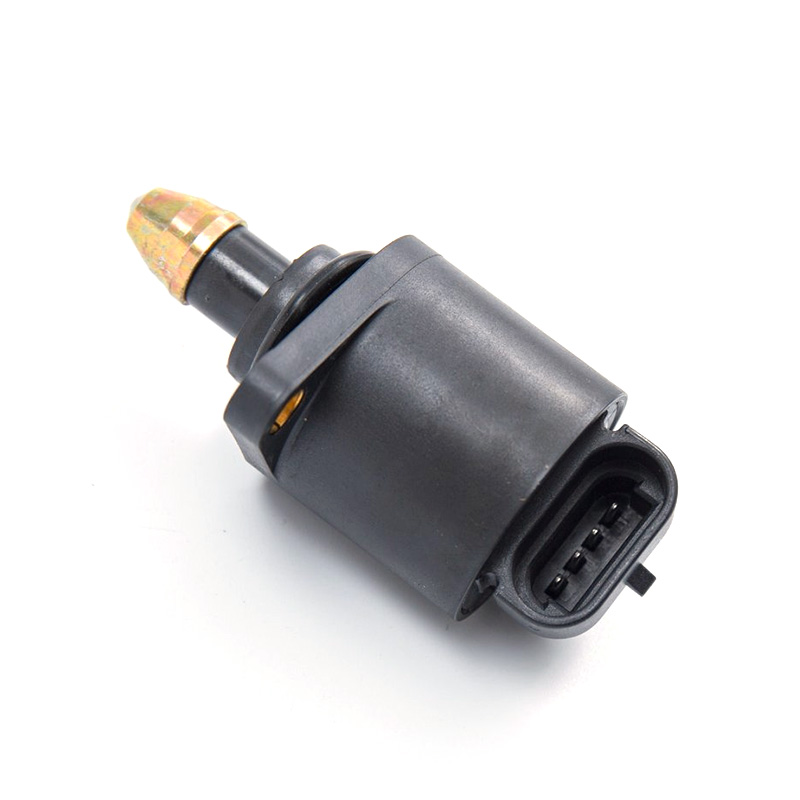

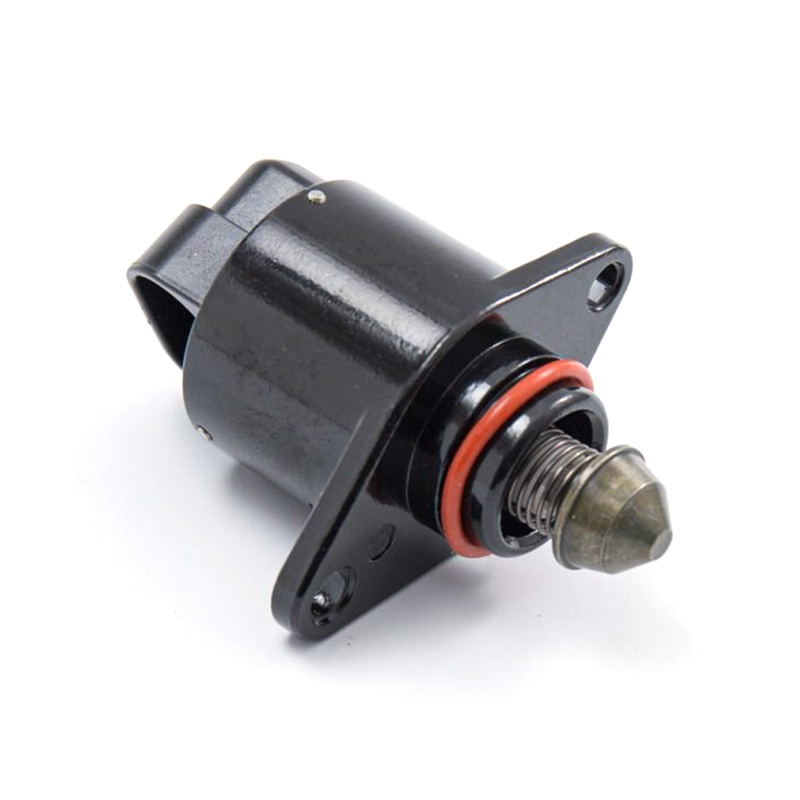

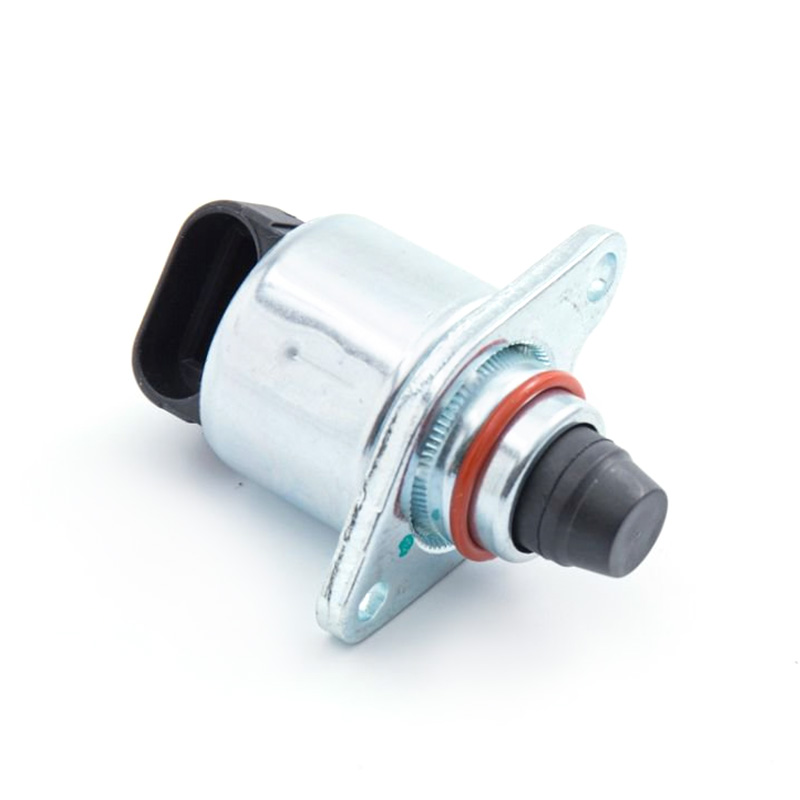

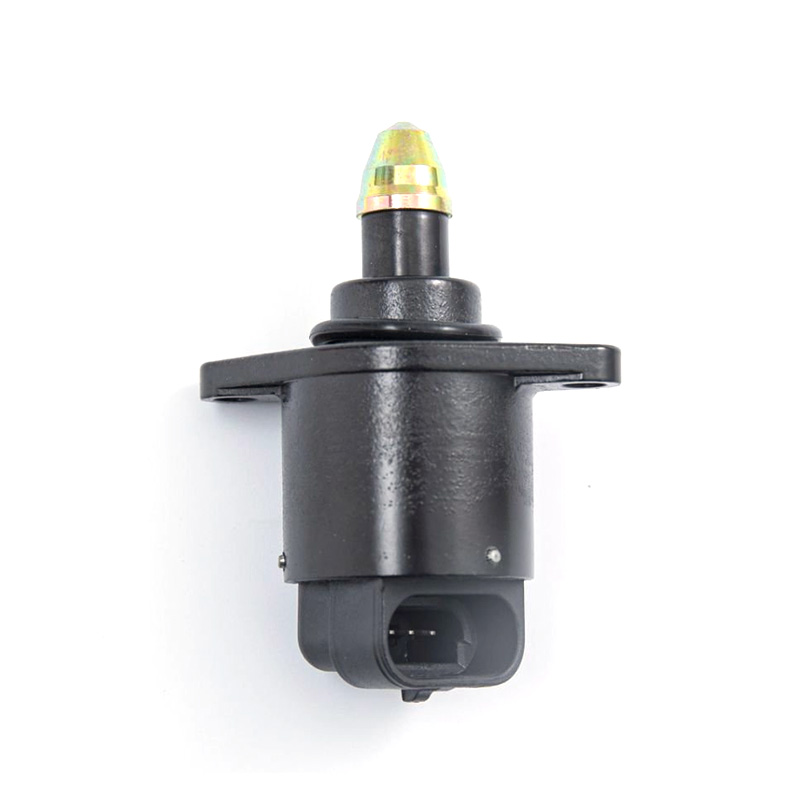

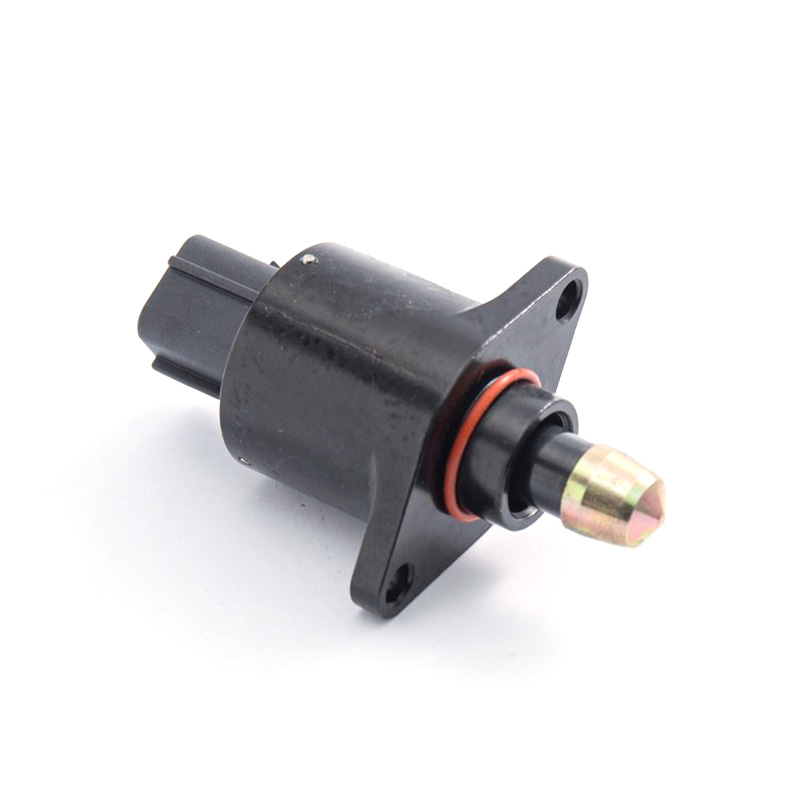

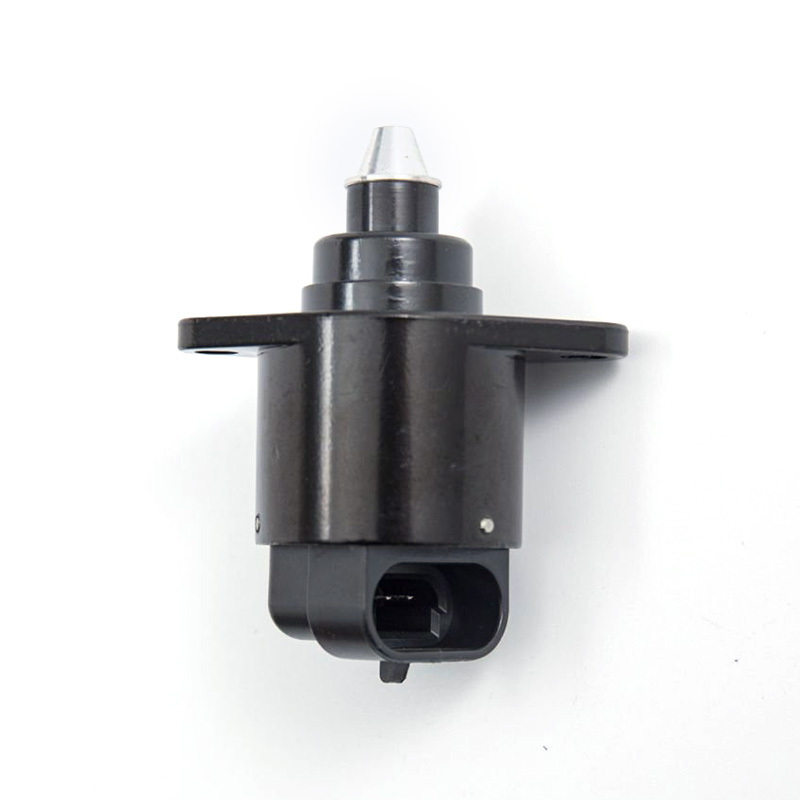

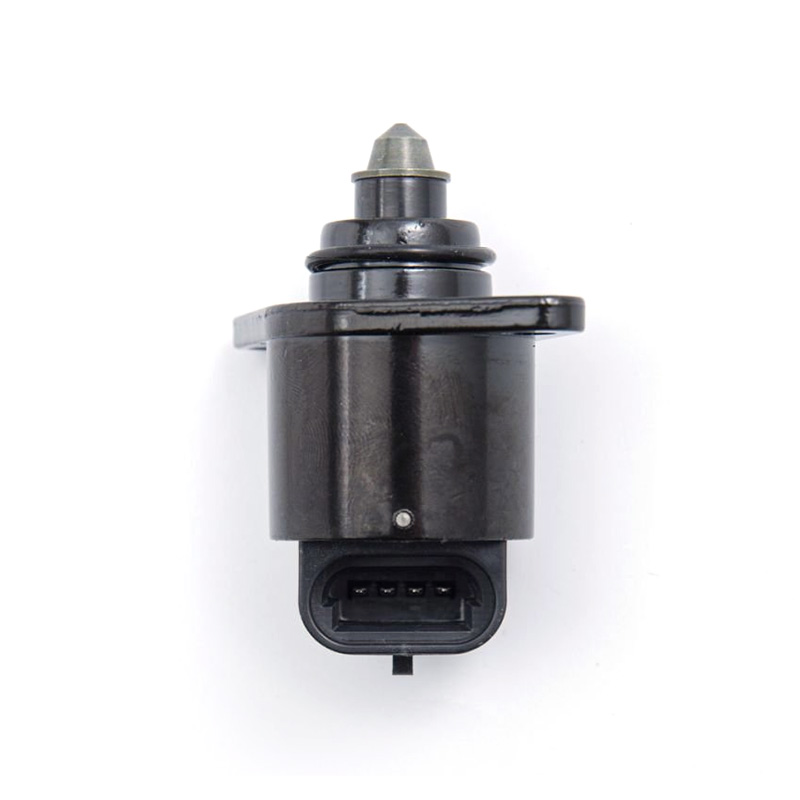

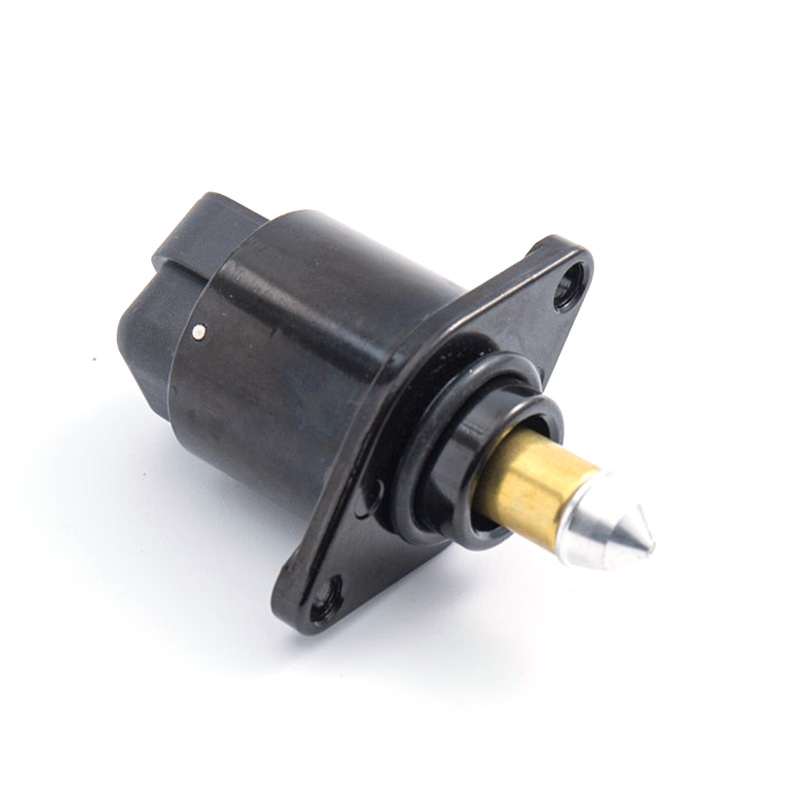

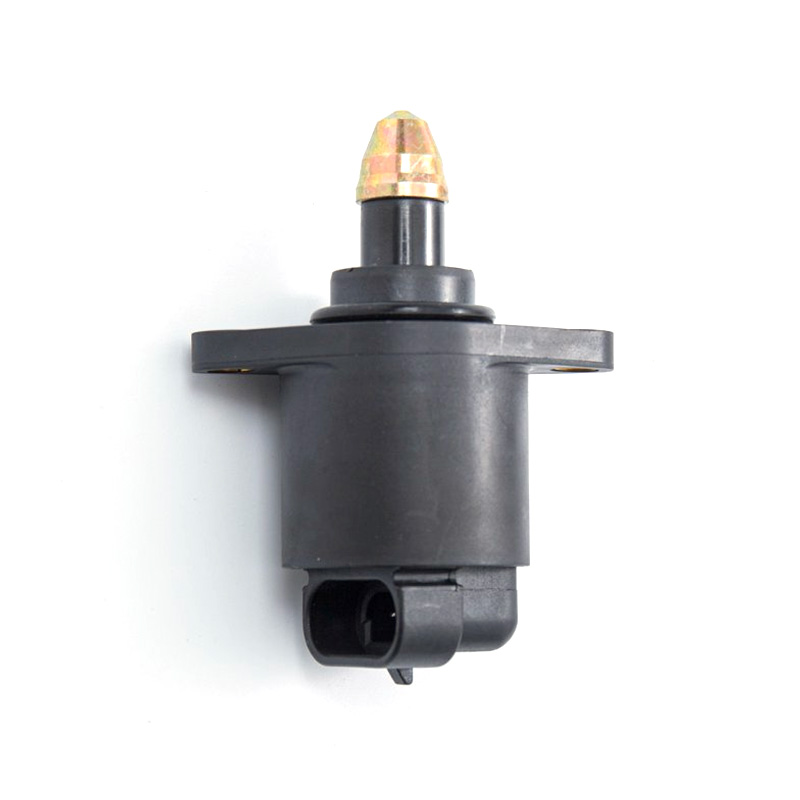

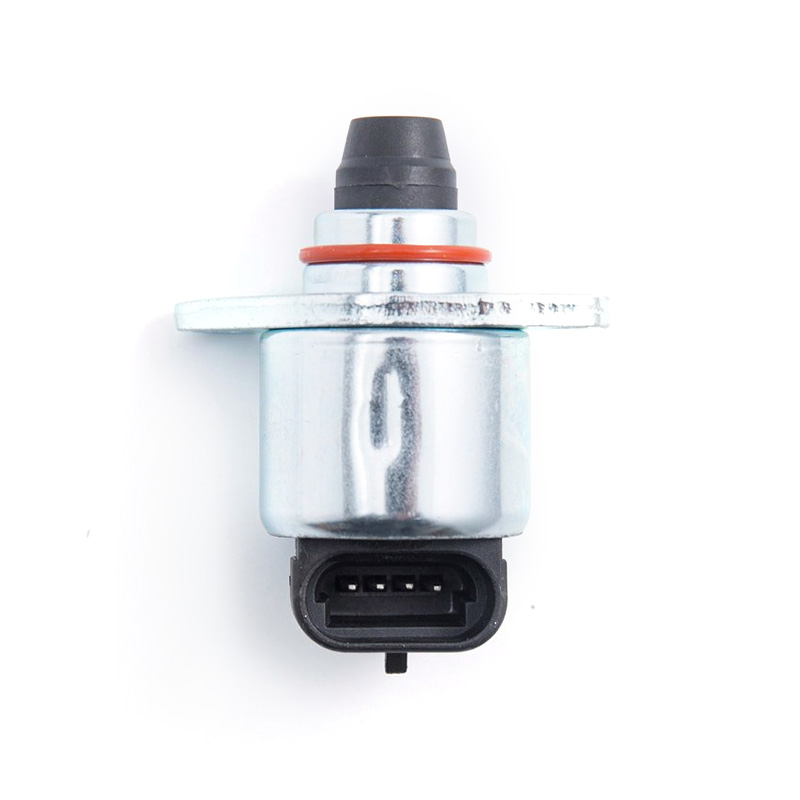

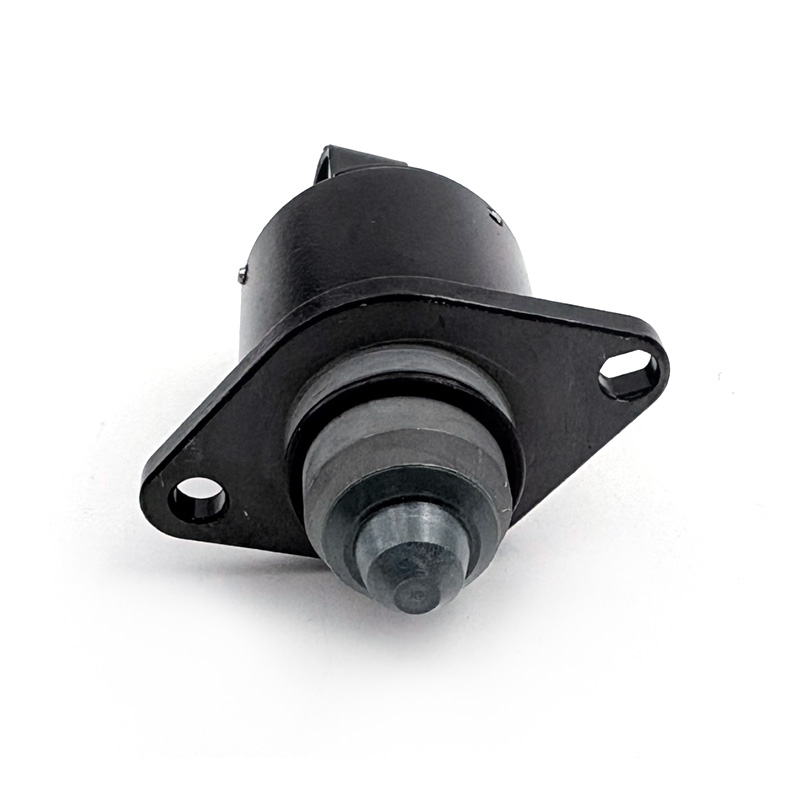

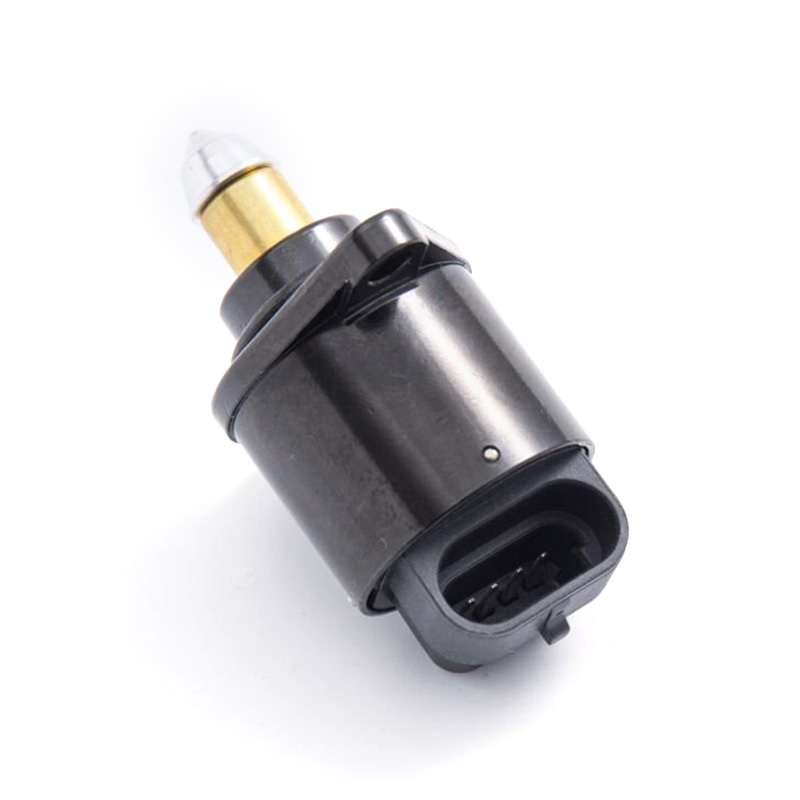

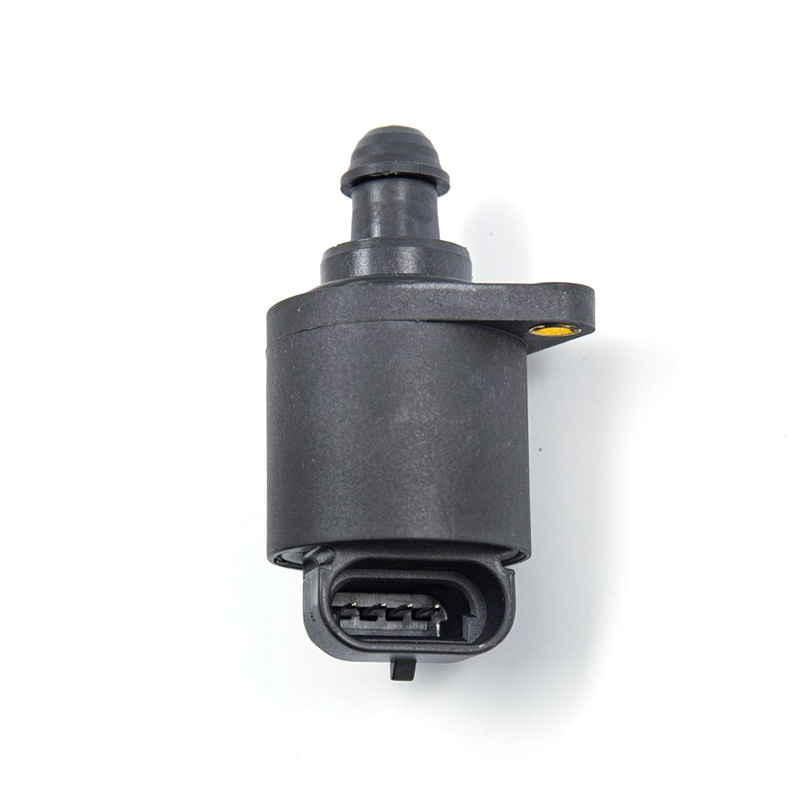

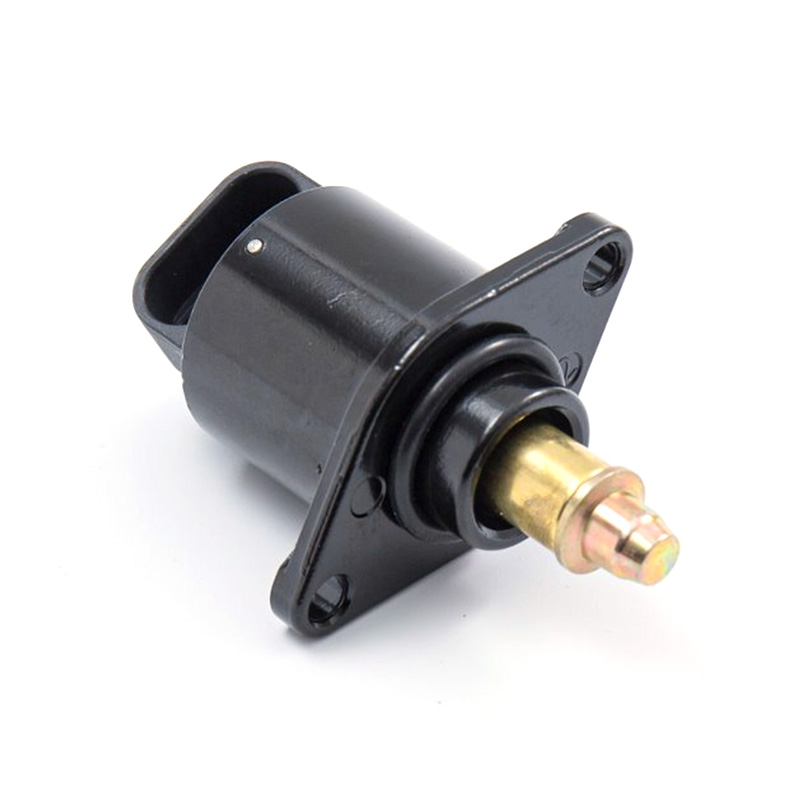

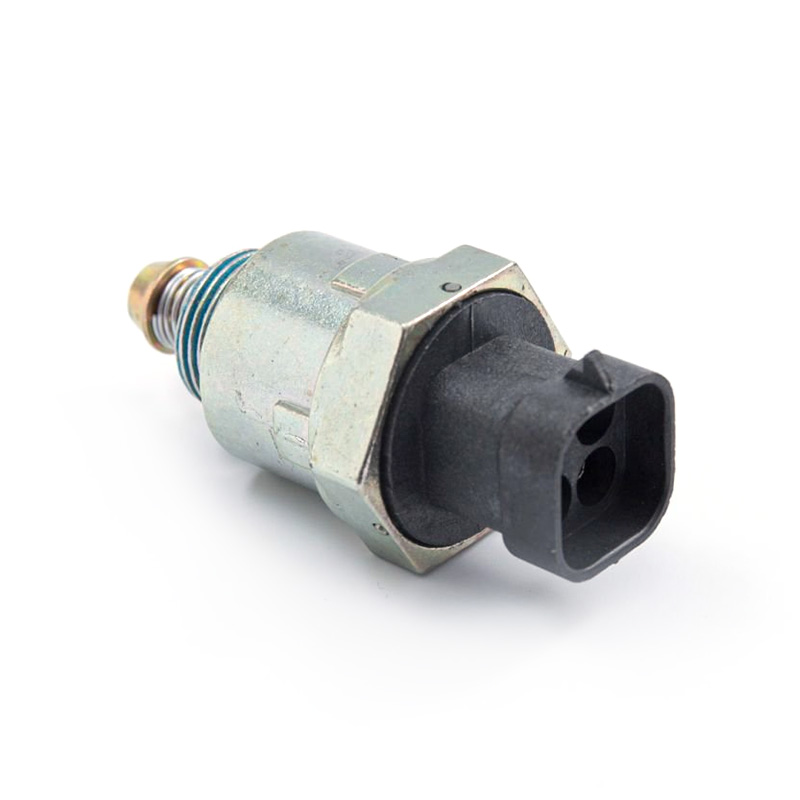

Bei kabelbetätigten Drosselklappensystemen benötigt der Motor auch bei geschlossener Drosselklappe eine kontrollierte Luftmenge. Das Leerlaufluftregelventil verwaltet diesen Bypass-Luftstrom auf Befehl des Steuergeräts. Je nach Design kann ein IAC-Ventil einen Magnet- oder Schrittmotormechanismus verwenden, um den Luftstromdurchgang zu verändern.

Einige Servicesysteme geben eine IAC-Position anhand von Schrittzahlen anstelle einer einfachen Offen/Geschlossen-Messung an. Ein veröffentlichtes Beispiel für das Motormanagement gibt einen normalen Warm-Leerlauf-Bereich von etwa 20–40 Schritten an und veranschaulicht, wie die Ventilposition zu einem messbaren Steuerparameter werden kann. Die tatsächlichen Spezifikationen bleiben fahrzeugabhängig.

Wie Automotorkomponenten Informationen austauschen

Diese Anordnung erklärt, warum ein mit einer Komponente verbundenes Symptom nicht automatisch beweist, dass die Komponente defekt ist. Ein Steuermodul wertet mehrere Signale aus, bevor es einen Aktor anweist. In den Referenzen zum Motormanagement werden Sensoren als Informationsquellen und Aktoren als Geräte beschrieben, die die Befehle des Steuergeräts ausführen.

Warum Komponentenkompatibilität wichtig ist

Anders Komponenten für Automotoren können nahezu identisch aussehen, jedoch unterschiedliche elektrische Eigenschaften, Einbaumaße oder Regelverhalten aufweisen. Ein IAC-Ventil kann beispielsweise eine bestimmte Zapfenform, Federanordnung oder Schrittmotorkonfiguration verwenden. Die Kompatibilität mit dem Drosselklappengehäuse und der ECU-Strategie ist daher über die physische Passform hinaus von Bedeutung.

• Elektrische Spezifikation: Steckerdesign, Wicklungswiderstand und Betriebsspannung sollten zur Anwendung passen.
• Mechanische Spezifikation: Ventilhub, Zapfengeometrie und Montageabmessungen wirken sich auf die Luftstromsteuerung aus.
• Steuerungskompatibilität: Die Steuerungsstrategie des Steuergeräts muss mit dem Aktuatordesign übereinstimmen.
• Sensorinteraktion: TPS-, MAP- und Temperatursignale können die Steuerungsentscheidung beeinflussen.

Vom Einzelteil zum vernetzten System

Die wachsende Komplexität der Motorelektronik verändert die Art und Weise Komponenten für Automotoren angeschaut werden sollte. Ein TPS, ein IAC-Ventil, ein MAP-Sensor oder ein Kurbelwellensensor können eine bestimmte physikalische Funktion haben, doch ihr Wert hängt teilweise davon ab, wie sie mit dem Rest des Steuerungssystems kommunizieren.

Diese Systemperspektive ist besonders relevant für Ersatzteile, Aftermarket-Anwendungen und OEM-äquivalente Komponenten. Anstatt eine Komponente nur nach ihrem Aussehen zu bewerten, können Käufer und Techniker ihre Signaleigenschaften, das Aktuatordesign, die ECU-Kompatibilität und die beabsichtigte Motoranwendung berücksichtigen. Dieser Ansatz liefert ein klareres Bild davon, wie einzelne Teile zur gesamten Motorsteuerungsarchitektur beitragen.
